詳細情報 |
|||
| 製品名: | 光学時間ドメイン反射計 | 重さ: | 1.5KG |
|---|---|---|---|
| 連続した温度: | -10℃～50℃ | メモリ温度: | -40℃～70℃ |
| 最大試験距離: | 3KM | 次元（D） H X W X: | 150×235×66mm |
| ハイライト: | タッチスクリーン付きOTDR光ファイバーテスター,光時間領域反射計ショートカットキー,光ファイバーテスト用大画面OTDR |
||
製品の説明
光パルスドメイン反射計（OTDR）
製品概要

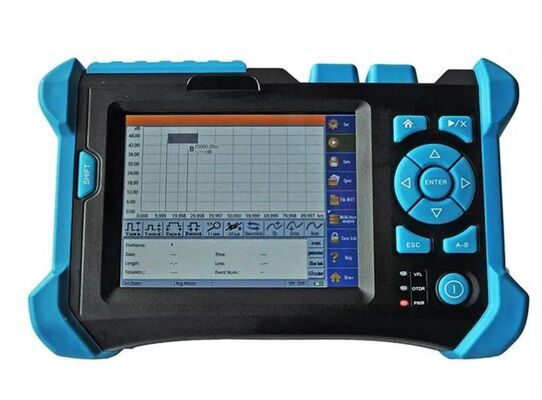

大型タッチスクリーンとショートカットキーを備えた先進の光パルスドメイン反射計で、簡単な操作で包括的な光ファイバーネットワークテストを実現します。
- 大型タッチスクリーン＋ショートカットキーで直感的な操作を実現
- 大容量ポリマーリチウムバッテリーで長時間稼働
- 簡単な操作と強力な機能によるインテリジェントテスト
- 大容量トレースストレージを備えたメモリカード＋SDカードメディア
- 包括的なFTTxテスト機能
- 複数の波長オプションが利用可能
- 防塵・耐衝撃保護を備えた堅牢なソリッドケーシング設計
強化されたパフォーマンスメリット
より強力なパフォーマンス、より簡単な操作、より効率的な作業。
FTTx、メトロポリタンエリアネットワーク、バックボーンネットワーク、その他の光ネットワークアプリケーションの測定要件を満たすように設計されています。

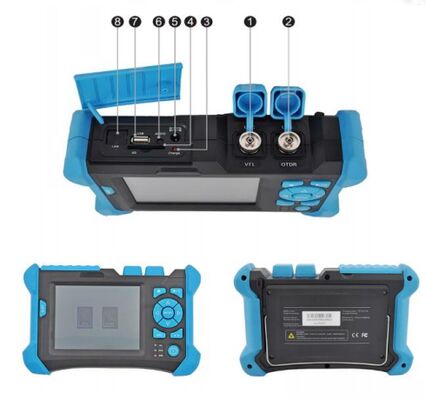

インターフェース識別
- ① 光インターフェース 1/VFL
- ② 光インターフェース 2/OTDR
- ③ 充電インジケーター
- ④ SDカードインターフェース
- ⑤ 電源アダプターインターフェース
- ⑥ イヤホンインターフェース
- ⑦ USBインターフェース
- ⑧ イーサネットインターフェース
技術仕様
| パラメータ | 仕様 |
|---|---|
| 波長（nm） | 850/1300、1310/1550、1310/1490/1550、1625 |
| ダイナミックレンジ（dB） | 21/19、32/30、32/30/30、344、365 |
| パルス幅（ns） | 5、10、20、40、80、160、320、640、1280、2560、5120、10240、20480 |
| イベントブラインドゾーン（m） | 10、≤1.8 |
| 減衰ブラインドゾーン（m） | 20、≤10 |
| ディスプレイ | 5.6インチLCDタッチスクリーン |
| 直線性（dB/dB） | ±0.05 |
| 損失しきい値（dB） | 0.05 |
| 損失分解能比（dB） | 0.01 |
| サンプリング分解能比（m） | 0.125～8 |
| サンプリングポイント | 32K |
| 距離不確かさ（m） | ±(1 m + 5 × 10 × 距離 + サンプリング間隔) |
| 距離スコープ（km） | 0.3～180 |
| 典型的なリアルタイム更新時間（s） | 0.2 |
| トレースのメモリ容量 | SDカード（4G）、> 10,000件 |
| 測定時間 | ユーザー定義; 5秒、10秒、15秒、30秒、1分、2分、3分選択可能 |
一般仕様
| パラメータ | 仕様 |
|---|---|
| 寸法（高さ×幅×奥行き） | 150×235×66mm |
| 重量 | 1.5KG |
| 温度 | 動作時：-10℃～50℃ 保管時：-40℃～70℃ |
| 相対湿度 | 0%～95%（結露なきこと） |
| 電源 | リチウムバッテリー; 連続動作 ≥ 8時間 |
インターフェース仕様
| インターフェースタイプ | 仕様 |
|---|---|
| 光インターフェース | FC/UPC（PCおよびAPC選択可能） |
| データインターフェース | USBインターフェース、SDカードインターフェース |
可視故障検出（VFL）
| パラメータ | 仕様 |
|---|---|
| 波長 | 650nm |
| 出力電力（dBm） | ≥ -3 |
| 最大テスト距離 | 3KM |
技術ノート
- 技術仕様は、典型的なPCモデルコネクタ測定を使用した保証性能を示しています
- ダイナミックレンジは、最大パルス幅と平均時間数分の条件下で測定されます
- ブラインドゾーン測定条件：4km以内の反射イベント、反射強度< -45dB、最小パルス幅で測定
- ダイナミックレンジはフィルターの有無で測定されます
OTDRメーターの機能
- 自動測定モード：自動パラメータ設定、トレースデータ保存、分析
- マルチ波長測定モード：減衰分析のための自動波長切り替え
- トレース固定機能：リアルタイム測定トレースと平均測定トレースの同一画面比較
- マルチ波長分析：任意のトレースファイルの比較、表示、分析
- スプリッターおよびファイバーエンド識別によるFTTxオンラインテスト
- 8時間以上のスタンバイ時間を備えた大容量リチウムイオンバッテリー
- 10,000件以上のトレースストレージ容量を持つBellcoreファイル形式（.sor）
- 機器保護のための通信光検出
- 状態監視を迅速に行うための接続状態検出
- ショートカットキーによる柔軟な測定モード切り替え
OTDRトレースマネージャーPCソフトウェア
- 一括修正およびバッチ印刷機能
- ユーザー要件に基づいたカスタムテストレポート生成
- 柔軟な印刷モード：単一ページ単一トレース、バッチ印刷、単一ページ複数トレース、マルチ波形表示
- パーソナライズされた印刷オプションとページ設定
- 波形差比較：パラメータ変更分析のための同一ウィンドウでの複数波形表示
