製品の説明

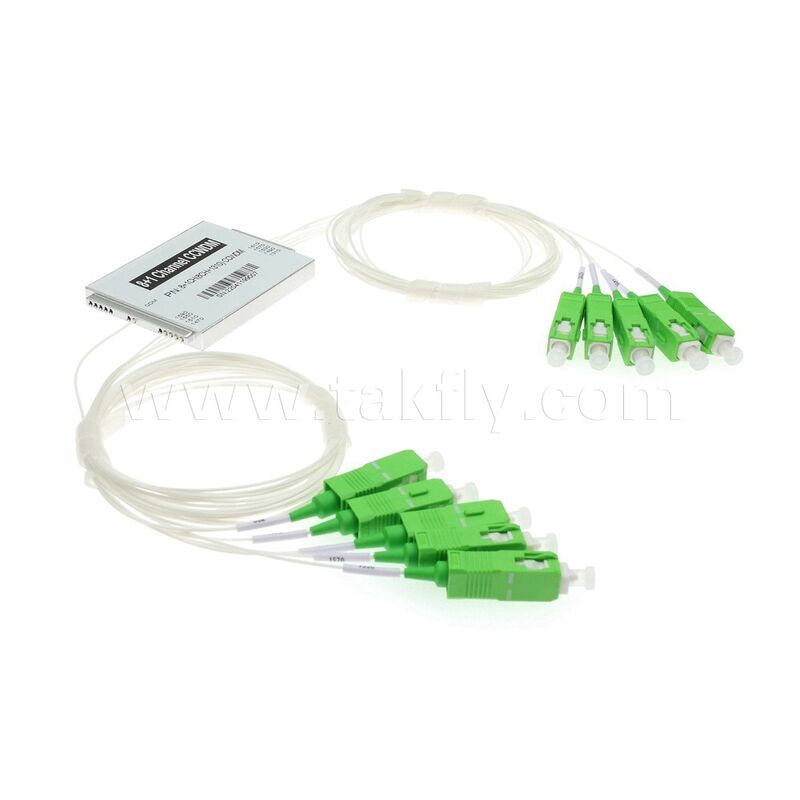

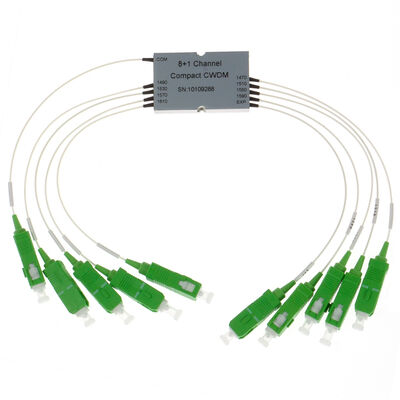

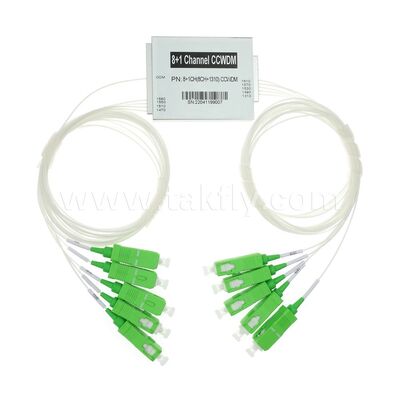

CCWDM 8+1 チャネル データセンター FTTX 用コンパクト粗波長分割マルチプレクサ G657A1
製品概要
Takfly のコンパクトな波長分割多重化/CCWDM モジュールは、TFF (薄膜フィルター) ベースの波長分割多重化技術を利用しています。 CWDM モジュールと同様に動作しますが、フリー スペース テクノロジを採用しているため、パッケージ サイズが大幅に小さくなり、挿入損失が低くなり、一貫性が向上します。
主な特長
- 低い挿入損失
- コンパクトなサイズ
- 超安定性と信頼性が高い
- 拡張動作温度が利用可能
フリースペーステクノロジー
Takfly の CCWDM モジュールは、光信号伝送に独立した密閉空間を備えたフリースペース技術を採用しています。光信号はCOMポートから入出力され、他のポートはTFF（薄膜フィルタ）を介して光信号を伝送します。
アプリケーション
電気通信、企業ネットワーク、PON ネットワーク、ケーブル TV、およびその他の関連分野で広く使用されています。
技術仕様
| パラメータ | 4CH | 4 + アップグレード | 8CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| 動作波長 (nm) | 1260~1620 | ||||
| チャネル波長 (nm) | 1270、1290、...、1590、1610、または 1271、1291、...、1591、1611 | ||||
| UPG ポートの波長範囲 (nm) | NA | 未定 | NA | 1260~1360 | 1260~1457 |
| チャネル間隔 (nm) | 20 | ||||
| チャネル通過帯域 (nm) | CWL+/-6.5nm | ||||
| 挿入損失 (dB)* | ≤0.8 | ≤0.8 | ≤1.4 | ≤1.4 | ≤1.7 |
| チャンネルリップル (dB) | ≤0.3 | ||||
| アイソレーション (dB) 隣接 | >30 | ||||
| アイソレーション (dB) 非隣接 | >40 | ||||
| UPG アイソレーション (dB) | NA | >15 | NA | >15 | >15 |
| 偏波モード分散 (PS) | ≤0.2 | ||||
| 偏波依存損失 (dB) | ≤0.2 | ||||
| 指向性 (dB) | >45 | ||||
| リターンロス (dB) | >45 | ||||
| 最大電力処理 (mW) | 500 | ||||
| 使用温度(℃) | -5～+70 | ||||
| 保存温度(℃) | -40～85 | ||||
| ファイバーの種類 | G657A1 | ||||
| コネクタ | 未定 | ||||
| パッケージ寸法(mm) | L55×W45×H6またはL44×W25×H6 | ||||
* 挿入損失の値は構成によって異なります
