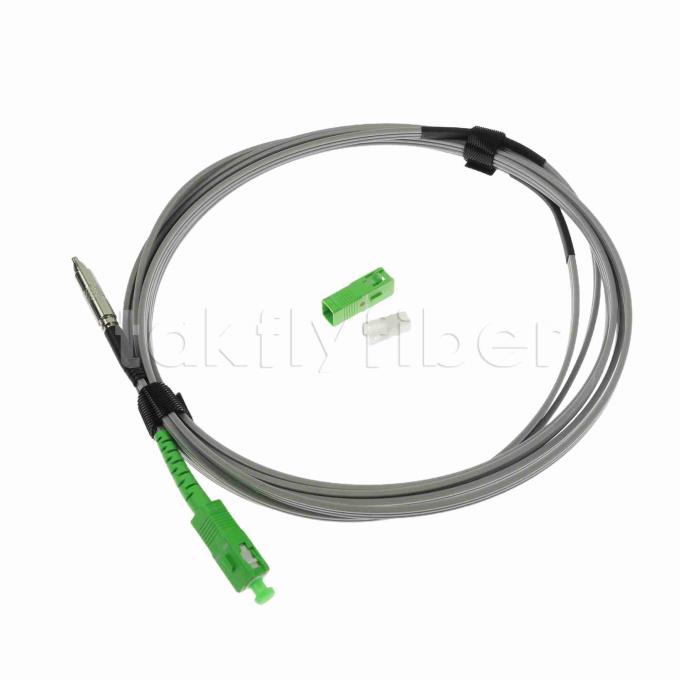

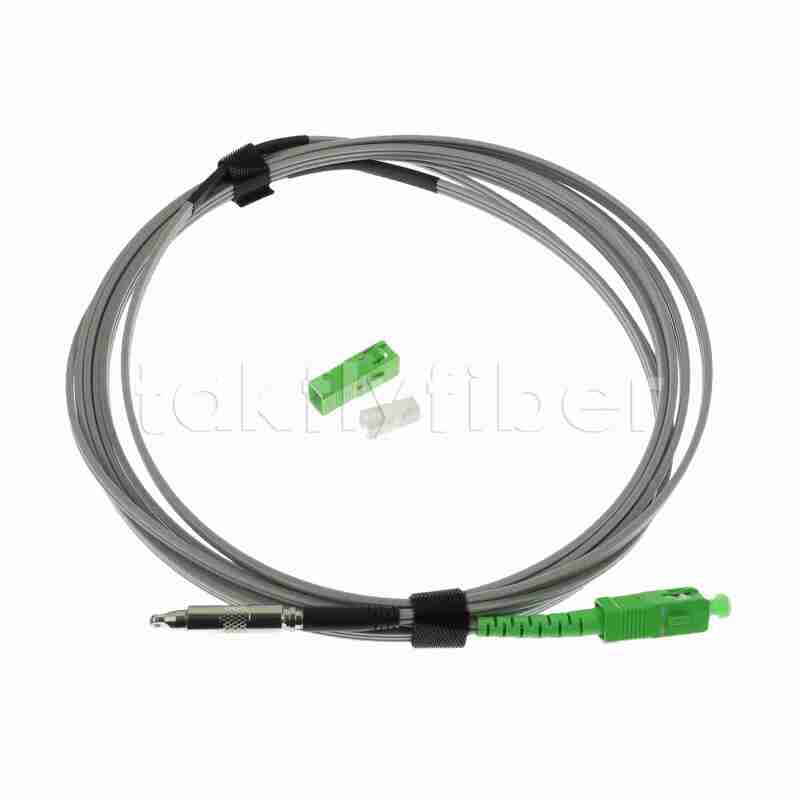

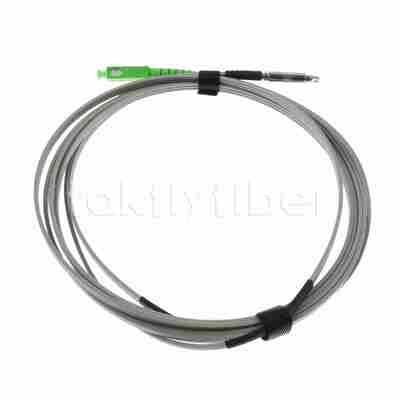

FTTH および FTTP 用の 2.0*5.2mm SC/APC から SC/APC へのプッシュ可能ファイバー ドロップ ケーブル アセンブリ
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | TK-PC-SAP-SA-AS-3.0-TPU |
お支払配送条件:
| 最小注文数量: | 100個 |
|---|---|
| 価格: | US$0.01~4.69/PC |
| パッケージの詳細: | 輸出標準梱包 |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram/Paypal |
| 供給の能力: | 5000pcs/日 |
|
詳細情報 |
|||
| 製品名: | FTTH および FTTP 用の 2.0*5.2mm SC/APC から SC/APC へのプッシュ可能ファイバー ドロップ ケーブル アセンブリ | インタークション損失: | ≤0.3dB |
|---|---|---|---|
| リターンロス: | APC SM ≥ 60dB | ファイバーの種類: | OS2,G652D,G657A1,G657A2,G657B3 |
| 直径: | 2.0*5.2mm | コネクタの種類: | APC |
| ジャケット素材: | LSZH | 色: | 黒 |
| 波長: | 1310nm、1550nm | 長さ: | 5mまたはカスタマイズ |
| 納期: | -20℃～70℃ | 繊維径: | 9/125 |
| 学年: | テレコムグレード | 証明書: | CE/ROHS/REACH |
| 生産能力: | 000個/日 | 短時間張力強度: | ≥200N |
| ハイライト: | 2.0*5.2mm SC/APC光ファイバードロップケーブル,SC/APCプッシュ可能光ファイバーアセンブリ,FTTH FTTP光ファイバーパッチコード |
||
製品の説明
2.0×5.2mm SC/APC - SC/APC プッシュ可能ファイバードロップケーブルアセンブリ (FTTHおよびFTTP向け)
製品概要
FTTH FTTX プル可能バレット SC/APC - SC/APC ファイバーオプティックパッチコード、SM G657A2、2.0×5.2mm、LSZH ジャケット
製品説明
Takfly プッシュ可能ファイバードロップケーブルアセンブリは、ファイバー・トゥ・ザ・ホーム（FTTH）およびファイバー・トゥ・ザ・プレミセス（FTTP）ネットワークでの迅速かつクリーンな設置のために特別に設計されています。各アセンブリは、マイクロダクト、コンジット、または壁を通して押し込み、直接端末ハウジングにスナップ留めできるように工場で終端処理されたSC/APCコネクタを備えており、スプライシングや特殊工具の必要がありません。
壁を通して配線する場合は、ケーブル挿入口として3/8インチの穴を開けるだけです。プッシュ可能SC/APCコネクタは、既存のマイクロダクトまたはコンジットを通して押し込むことができ（穴あけ不要）、配線後はSC/APCハウジングがフェルールに工具なしでスナップ留めされます。最終的な接続は、オプティカルネットワークターミナル（ONT）、ウォールプレート、またはエンクロージャに直接プラグインすることで行われます。
曲げに強いシングルモードファイバー（G.657.A2またはG.657.B3）で構築されたこれらの頑丈で薄型のアセンブリは、一戸建て住宅（SFU）や集合住宅（MDU）などの狭い配線環境に最適です。アセンブリはカスタム長で注文生産され、オプションでプルアイが付属し、黒または白のジャケットで提供されます。
技術仕様
ファイバーオプティック属性
- モードフィールド径: 8.6μm ±0.4μm (1310nm)
- クラッド径: 125.0μm ±0.7μm
- コーティング径: 245μm ±10μm
- コーティング-クラッド同心度誤差: ≤12.5μm
- カットオフ波長: ≤1260nm
- 減衰係数: 1310 ≤0.4dB、1550 ≤0.3dB
FTTHケーブル情報
- ファイバー数: 1コア
- ファイバータイプ: G657A1
- 強度部材材質: FRP
- 直径: 0.5mm × 2
- 自己支持メッセンジャーワイヤ: スチールワイヤ、直径: 1.0mm
- 外被: LSZH ブラック、ケーブルサイズ: 5.0×2.0mm
コネクタテスト仕様
| 項目 | 仕様 |
|---|---|
| タイプ | SC/APC(1310) |
| 挿入損失 | ≤0.3 dB + 0.36 dB/km×L(km) @ 1310nm ≤0.3 dB + 0.25 dB/km ×L(km) @ 1550nm |
| リターンロス | ≥60dB |
| 端面 | IEC 61300-3-35 |
| 耐久性 (1000回嵌合) | 最大0.2dB増加 |
| 設置温度 | -10℃～+60℃ |
| 動作温度 | -25℃～70℃ |
| 保管温度 | -40℃～75℃ |
| ケーブル引張強度 | 90N |
光ファイバー性能
| パラメータ | 長期 | 短期 |
|---|---|---|
| 引張強度 (N) | 200 | 500 |
| 耐圧荷重 (N) | 1000 | 2000 |
| 波長 (nm) | 1310/1550 | |
| 減衰 (dB) | 0.4/0.3 | |
| クラッド径 (μm) | 125±1 | |
| クラッド非円形度 | ≤1.0% | |
| コーティング径 (μm) | 242±7 | |
詳細パラメータ
| NO. | 項目 | 単位 | 仕様 (SM G657A2) |
|---|---|---|---|
| 1 | モードフィールド径 (1310nm) | μm | 8.2～9.0 |
| 1 | モードフィールド径 (1550nm) | μm | 9.1～10.1 |
| 2 | クラッド径 | μm | 125±0.7 |
| 3 | クラッド非円形度 | % | ≤0.7 |
| 4 | コア-クラッド同心度誤差 | μm | ≤0.5 |
| 5 | コーティング径 | μm | 245±5 |
| 6 | コーティング非円形度 | % | ≤6.0 |
| 7 | クラッド-コーティング同心度誤差 | μm | ≤12 |
| 8 | ケーブルカットオフ波長 | nm | λcc ≤1260 |
| 9 | 減衰 (最大) 1310nm | dB/KM | ≤0.36 |
| 9 | 減衰 (最大) 1550nm | dB/KM | ≤0.25 |
| 10 | マクロベンディング損失 (1回転 × 7.5mm半径@1550nm) | dB | ≤0.08 |
| 10 | マクロベンディング損失 (1回転 × 7.5mm半径@1265nm) | dB | ≤0.25 |
用途
- CATV
- 通信ネットワーク
- アクティブデバイス終端
- ローカルエリアネットワーク (LAN)
- データ処理ネットワーク
- FTTH, FTTX
- 広域ネットワーク (WAN)
主な特徴
- 低挿入損失と高反射損失
- 良好な交換性
- 良好な耐久性
- 高温安定性
- 規格: Telcordia GR-326-CORE
光ファイバー製品の10年以上の販売・出荷経験により、127社以上のお客様の事業拡大と売上増加を支援してきました。専門的なガイダンスを提供し、時間とお金を節約し、売上を増加させることができると確信しています。
