詳細情報 |
|||
| チャネル番号: | 4 | チャンネルの中心波長: | ITU |
|---|---|---|---|
| Mux または Demux 挿入損失: | ≤2.5dB | 隣接する分離: | ≧30dB |
| 隔離 隣接しない: | ≥40dB | 偏光依存損失: | ≤0.4dB |
| リターンロス: | ≥45dB | 寸法: | 30x23x6.5mm |
| 動作温度: | -40~ +85℃ | ||
| ハイライト: | 4CH UC-CWDM Mux Demux,1470-1610nm CWDM Mux デムックス,ITU CWDM Mux Demux |
||
製品の説明

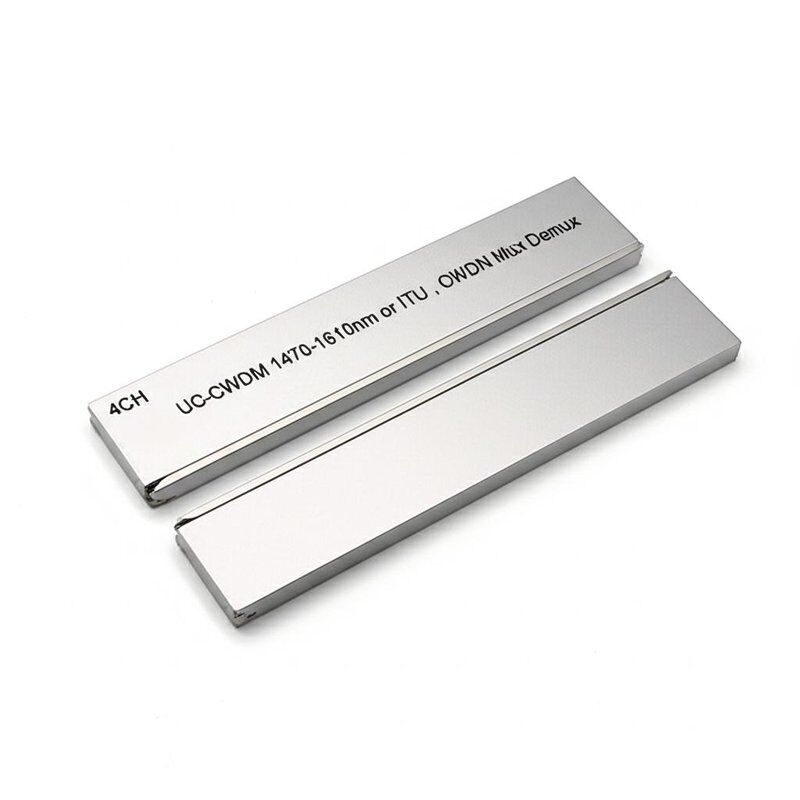

4CH UC-CWDM 1470-1610nm または ITU、CWDN Mux Demux
産業用 4CH 超小型 DWDM モジュール
Takflyの研究開発部門は、高度な薄膜フィルター（TFF）技術に基づいて、超小型自由空間マイクロ光学統合方法を採用した産業用超小型DWDMモジュールを開発しました。このデバイスは、広い温度範囲で効果的に動作し、業界標準の要件を満たす優れた性能を発揮します。
特徴
- 超低挿入損失
- TFF 自由空間技術
- パッシブモジュール、電源不要
- 安定した動作温度
- カスタマイズされたバンドの組み合わせ
アプリケーション
- CWDMネットワーク上のハイブリッドDWDM
- 将来の帯域幅増加のための拡張ポート
- 5Gネットワーク
製品コード
| アイテム番号 | お客様の部品番号 | Future-Optics 部品番号 | 説明 |
|---|---|---|---|
| 1 | NA | NA | 16CH DWDM モジュール、ITU、100GHz、G657A2、ファイバー 900um ルーズチューブ、-40～+85℃、FC/APC |
技術仕様
| パラメータ | 仕様 | 単位 |
|---|---|---|
| チャンネル数 | 4 | CH |
| チャンネル中心波長 (nm) | ITU | |
| チャンネルパスバンド(0.5dB) | λc ±0.11 | nm |
| Mux または Demux 挿入損失 | ≤2.5 | dB |
| アイソレーション - 隣接 | ≥30 | dB |
| アイソレーション - 非隣接 | ≥40 | dB |
| 偏波依存損失 | ≤0.4 | dB |
| リップル | ≤0.5 | dB |
| リターンロス | ≥45 | dB |
| 寸法 | 30x23x6.5 | mm |
| ファイバータイプ | G657A2 ファイバー、900um ジャケット | |
| ファイバー長 | >1 | M |
| コネクタ | FC/APC | |
| 動作温度 | -40~ +85 | °C |
| 保管温度 | -40 ~ +85 | °C |
注：上記のパラメータはコネクタなし、コネクタのペア損失は0.25dBです
