製品の説明

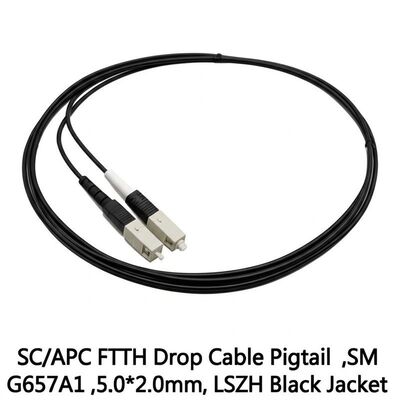

SC/APC FTTHドロップケーブルピグテール、SM G657A1、5.0*2.0mm、LSZHブラックジャケット
製品概要
このファストコネクトドロップケーブルは、プラグアンドプレイ展開のための防振設計を特徴とし、スプライシングなしで迅速な設置を可能にします。FTTHアプリケーション向けに、高いネットワーク信頼性と耐久性を保証します。
外形図
- 防塵キャップ
- コネクタ：SC/APC SM
- ケーブル：SM G657A1 FTTHドロップケーブル、グレー、LSZHジャケット
光ファイバー仕様
- モードフィールド径：1310nmで8.6μm ± 0.4μm
- クラッド径：125.0μm ± 0.7μm
- コーティング径：245μm ± 10μm
- コーティング-クラッド同心度誤差：≤12.5μm
- カットオフ波長：≤1260nm
- 減衰係数：1310 ≤ 0.4dB、1550 ≤ 0.3dB
ケーブル構造
FTTHケーブル情報
- ファイバー数：1芯
- ファイバータイプ：G657A1
- 強度部材材料：鋼線
- 直径：0.45mm × 2
自己支持メッセンジャーワイヤー
- 材質：鋼線
- 直径：1.2mm
外被
- 材質：LSZHブラック
- ケーブルサイズ：5.0 × 2.0mm
コネクタ性能仕様
| パラメータ | 仕様 |
|---|---|
| タイプ | SC/APC (1310) |
| 挿入損失 | ≤0.3 dB + 0.36 dB/km*L(km) @ 1310nm ≤0.3 dB + 0.25 dB/km*L(km) @ 1550nm |
| リターンロス | ≥60dB |
| 端面 | IEC 61300-3-35 |
| 耐久性（1000回嵌合） | 0.2dB最大増加 |
| 設置温度 | -10℃～+60℃ |
| 動作温度 | -25℃～+70℃ |
| 保管温度 | -40℃～+75℃ |
| ケーブル引張 | 90N |
光ファイバー性能
| パラメータ | 長期 | 短期 |
|---|---|---|
| 引張強度（N） | 300 | 600 |
| 圧壊荷重（N） | 1100 | 2200 |
| 波長（nm） | 1310/1550 | |
| 減衰（dB） | 0.4/0.3 | |
| クラッド径（μm） | 125 ± 1 | |
| クラッド非真円度 | ≤1.0% | |
| コーティング径（μm） | 242 ± 7 | |
概略図
製品画像

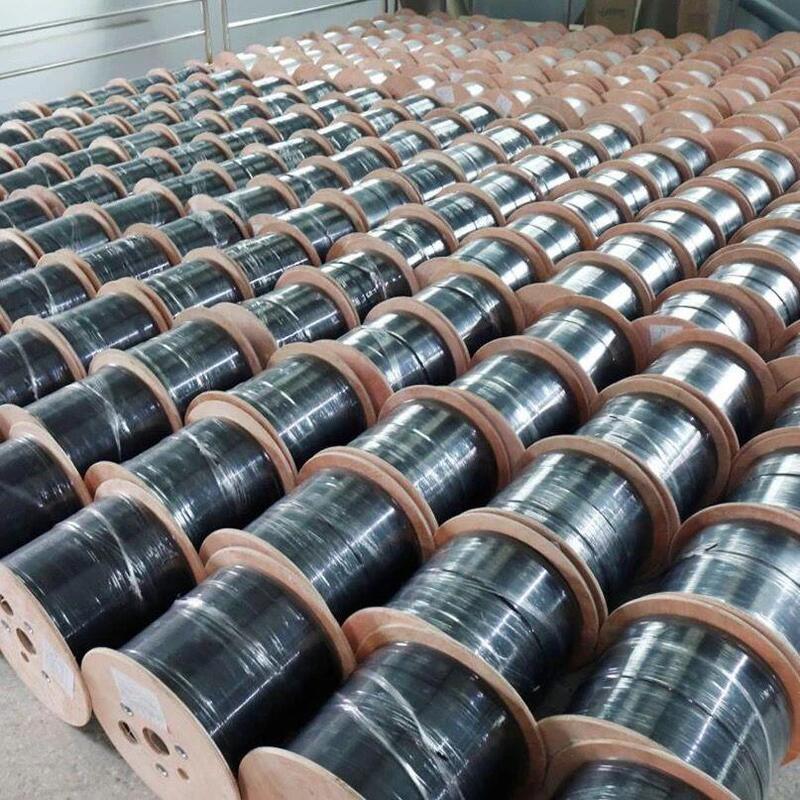

パッケージング
提供される製品のストレッチフィルム包装（下記参照）
