詳細情報 |
|||
| 製品名: | 光ファイバーPLCスプリッターの仕様 | 動作波長 (nm): | 1260 | 1650 |
|---|---|---|---|
| タイプ（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertionの損失（DB）: | 3.9 7.2 10.3 13.5 16.8 20.3 |
| 最小リターンロス（dB）: | 55 | ファイバーの種類: | ITU-T G657A1、G657A2およびG.652D |
| 最高温度安定性（dB）: | 0.5 (典型的には0.3) | 実用温度（℃）: | -40 ~ +85 |
| ファイバーブランド: | コーニング,YOFC,OFS,ドラカ | ||
| ハイライト: | 光ファイバー PLC スプリッター仕様,PLC スプリッタ光ファイバーコンポーネント,保証付きの光ファイバースプリッタ |
||
製品の説明

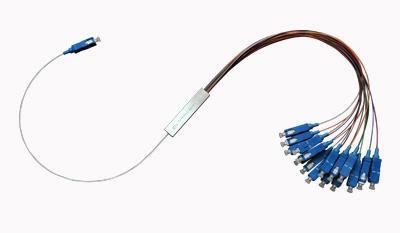

光ファイバーPLCスプリッター
製品概要
PLC（プレーナー光波回路）スプリッターは、集積石英基板技術に基づいた電力分配デバイスです。シングルモードPLC 1×Nおよび2×Nスプリッターは、1つまたは2つの入力からの光信号を複数の出力に均等に分割します。これらのスプリッターは、複数の信号を1つまたは2つのファイバーに結合するために逆方向にも動作できます。
用途
- 電気通信部門
- PONシステム
- FTTH（ファイバー・トゥ・ザ・ホーム）
- CATV
- ビデオ伝送
製品の特徴
- 広帯域動作波長
- 低挿入損失
- 低PDL（偏波依存損失）
- コンパクト設計
- 優れたチャネル間均一性
- 高い信頼性と安定性
技術仕様
| パラメータ | 値 |
|---|---|
| 動作波長（nm） | 1260～1650 |
| ファイバータイプ | ITU-T G657A1、G657A2およびG.652D |
| 最大温度安定性（dB） | 0.5（標準0.3） |
| 動作温度（℃） | -40～+85 |
| 保管温度（℃） | -40～+85 |
1×Nスプリッター性能
| タイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 最大挿入損失（dB） | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大均一性（dB） | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最大PDL（dB） | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×Nスプリッター性能
| タイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 最大挿入損失（dB） | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大均一性（dB） | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最大PDL（dB） | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
注：すべての測定は室温で行われ、コネクタは含まれていません。
パッケージング寸法
1×Nスプリッターパッケージング
| パッケージタイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 基本メタルボックス（L×W×H mm） | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| ミニモジュールメタルボックス（mm） | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| モジュールプラスチックボックス（mm） | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×Nスプリッターパッケージング
| パッケージタイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 基本メタルボックス（L×W×H mm） | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| ミニモジュールメタルボックス（mm） | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| モジュールプラスチックボックス（mm） | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
製品画像
TAKFLYを選ぶ理由
- 光ファイバー製品における25年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに専念する10人以上の研究開発エンジニア
- 16台のドイツ製射出成形機と生産ライン
- OTDR、3D、VFL、IL&RL試験機器を含む30台以上の試験機
- 包括的な試験設備：引張強度試験機、耐圧試験機、電力計試験機、光チェッカー
- OEMブランディング可
- グローバル展示会への参加：OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料スポットチェック
- すべての個々のプロセス後の全数検査
- 包括的な半製品チェック
- 梱包前の完全な完成品検査
- 出荷前のスポットチェック
配送情報
- サンプル：1～3営業日
- 量産注文：3～7営業日
- 梱包：ご要望に応じて、ビニール袋、カートン、パレットをご利用いただけます
よくある質問
Q1：カタログと価格表はどのように入手できますか？
A1：カタログと価格表を受け取るには、ウェブサイトからメールアドレスまたは連絡先情報をご提供ください。
Q2：価格交渉は可能ですか？
A2：はい、混合商品の複数コンテナの荷物については割引を検討する場合があります。
Q3：送料はいくらですか？
A3：送料は、お客様の出荷サイズと配送方法によって異なります。ご要望に応じて料金をご提示いたします。
Q4：訪問できますか？
A4：もちろんです！当社の工場は中国の深センにあります。ご予約については、お問い合わせください。
Q5：商品を受け取った際に品質問題が発生した場合はどうすればよいですか？
A5：開封時に品質問題が発生した場合は、参考のために写真を撮ってください。当社のQC部門が調査し、最善の解決策を提供し、今後の生産のための品質改善を実施します。
Q6：梱包条件は何ですか？
A6：通常、ブリスターボックスとカートンに商品を梱包しますが、お客様からのカスタム梱包のご要望にも対応できます。
Q7：支払い条件は何ですか？
A7：T/Tで30％をデポジットとして、残りの70％を納品前に支払います。最終支払い前に製品と梱包の写真を提供します。
Q8：配送条件は何ですか？
A8：EXW、FOB、CFR、CIF、DDU
Q9：納期はどのくらいですか？
A9：通常、前払いを受け取ってから5～7営業日です。具体的な納期は、アイテムと注文数量によって異なります。
Q10：サンプルに従って製造できますか？
A10：はい、お客様のサンプルまたは技術図面に基づいて製品を製造できます。
当社の製品にご興味がある場合やご質問がある場合は、いつでもお気軽にお問い合わせください！
