詳細情報 |
|||
| 製品名: | 144コア超高密度MPOパッチパネル | ファイバーの種類: | SM (G652、G655、G657); MM (OM1-OM5) |
|---|---|---|---|
| コネクタ: | オス（ピンニードル）、メス MPO/MTP、LC | 挿入損失（DB）: | ≤ 0.3 |
| リターンロス（db）: | UPC SM: 40dB APC SM: 60dB | 再現性: | ≤ 0.1dB |
| 耐久性: | ≤0.2dB | 交換可能性: | ≤0.2dB |
| 曲げ半径(動的/静的): | 20/10 | 製品名: | ラック、カセットモジュール |
| 材料: | 1.2mm 冷たい鋼 | デザイン は: | TIA/EIA 568.C,ISO/IEC 11801,EN50173,IEC60304,IEC61754,EN297-1 |
| に迎合的: | RoHS,REACH/SVHC | ||
| ハイライト: | 144 コアMPOパッチパネル,高密度MPOパッチパネル,MPOパッチパネル（保証付き） |
||
製品の説明

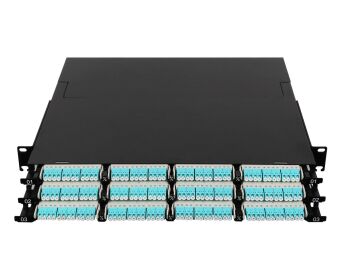

144コア超高密度MPOパッチパネル
1U-19 インチ MPO/MTP 高密度ラックマウント ファイバー パッチ パネルは、MDF アプリケーション、IDF 配線エリアの光ファイバー バックボーン接続、ファイバー分配ユニット管理、およびその他の高密度統合光ファイバー環境など、大規模なデータセンター室向けに設計されています。 19インチラックやキャビネットに設置されます。
1U 19 インチ MPO/MTP パッチ パネルは、12 個の接続済みカセット モジュールをロードでき、管理できる最大容量は LC インターフェイスで 144 コアです。それぞれの独立した終端済みモジュール ボックスが光ファイバー配線フレーム内に配置され、完全なパッチ パネルが完成します。
アプリケーション
- 光ファイバー通信による建物間高密度配線システム
- わあ
- LAN
- CATV
- 商業ビルのデータセンター室
- 通信基地局
- LANケーブル用の光アクティブ装置の光リンク相互接続
- FTTH
- 工業地帯のデータセンター室
特徴
- 19インチラックマウントやキャビネットに設置し、カセットモジュールを集中管理するアプリケーション
- 1U 高密度サイズ容量 LC インターフェース用 144 ファイバー
- 2U 高密度サイズ容量、LC インターフェース用 288 ファイバー
- 4U 高密度サイズ容量 LC インターフェース用 576 ファイバー
- オスまたはメスの MPO/MTP コネクタが利用可能です。 PINとアダプターによる接続・位置決めにより、正確かつ高い安定性を実現
- モジュラー設計、プラグインロック構造、ファイバーには明確なラインシーケンス識別があり、嵌合のテスト、取り付け、取り外し、調整が簡単です。
- 厳密な製造プロセスを経た、丈夫で耐久性のある静電塗装表面
- カセットモジュールとパッチパネルは小型、軽量、耐衝撃性、耐高圧性、難燃性、耐腐食性を備え、内部の光ファイバーを保護する強固な構造です。
仕様
包装
製品画像
TAKFLYを選ぶ理由
- 25年以上の光ファイバー製品の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- 10名以上の研究開発エンジニア
- ドイツから輸入した射出成形機16台と生産ライン16台
- 30 セット以上の試験機: OTDR、3D、VFL、IL&RL 試験機器。引張強度試験機、耐圧壊試験機、パワーメーター試験機、ライトチェッカーなど
- OEMブランディングを受け入れます
- 常設展示会参加：OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition等
品質管理
- 生産前の抜き取り原料受入検査
- 個々の工程が完了した後の全数検査
- 生産途中の段階の全数検査
- 梱包前の完成品の完全な検査
- 出荷前のスポットチェック
配送情報
- サンプル: 1 ～ 3 営業日
- 大量生産注文: 3 ～ 7 営業日
- 包装: 要件に応じてビニール袋、カートン、パレットのオプションが利用可能
よくある質問
Q1: カタログや価格表はどうやって入手できますか?
A1: カタログと価格表を入手するには、電子メールまたは連絡先情報を当社 Web サイトから提供してください。
Q2：価格交渉はできますか？
A2: はい、混合商品の複数コンテナ積載については割引を検討する場合があります。
Q3: 送料はいくらかかりますか？
A3: 送料は発送サイズと発送方法によって異なります。ご要望に応じて料金をご提示させていただきます。
Q4: 訪問してもいいですか？
A4: はい、当社の工場は中国の深センにあります。ご予約を希望される場合は、お問い合わせください。
Q5: 商品を受け取ったときに品質に問題がある場合はどうすればよいですか?
A5: 開梱時に品質に問題が発生した場合は、参考のために写真を撮ってください。当社の品質管理部門が調査して最適なソリューションを提供し、将来の生産に向けて改善を実施します。
Q6: 梱包条件は何ですか?
A6: 通常、ブリスターボックスやカートンで商品を梱包しますが、カスタム梱包のご要望にも対応できます。
Q7: 支払い条件は何ですか?
A7: T/T 30% のデポジット、配達前に 70% の残高。最終的な支払いの前に、製品とパッケージの写真を提供します。
Q8: 納期はどのくらいですか?
A8: EXW、FOB、CFR、CIF、DDU
Q9: 納期はどうですか?
A9: 通常、前払いを受け取ってから 5 ～ 7 営業日かかります。具体的な納期は商品や注文数量によって異なります。
Q10: サンプルに従って生産できますか?
A10: はい、サンプルまたは技術図面に基づいて生産できます。
当社の製品にご興味がございましたら、またはご質問がございましたら、いつでもお気軽にお問い合わせください。
