Fttx フィールドネットワークのための光ファイバー前終了出力キット (PTO) 設置が迅速で簡単
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | TK-PC-48F-SC-OS2-50M |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,/Paypal |
| 供給の能力: | 1000pcs/日 |
|
詳細情報 |
|||
| 製品名: | 光ファイバー、終端処理済みアウトレットキット (PTO) | ファイバーの種類: | G657A2 |
|---|---|---|---|
| モードフィールドの直径: | 1310/1550 | 被覆直径: | 125.0±0.7 |
| コーティングの直径: | 242±7 | 減衰係数: | <=0.35 |
| ストレスの証明レベル: | ≥100 | 光ファイバーのファイバー数: | 1/2/4ナチュラルカラー/レッドブルーグリーンイエロー |
| サブユニット材料: | LSZH | 強度部材の材質: | アラミド糸 |
| 製品名: | コーニング、YOFC、OFS、ドラカ | ||
| ハイライト: | プリターミネート光ファイバーアウトレットキット,繊維光学の終了箱,PTO光ファイバーキット |
||
製品の説明
Fttx フィールド ネットワーク用の光ファイバー終端コンセント キット (PTO) 迅速かつ簡単に取り付け可能
光ファイバー終端処理コンセントキットの概要

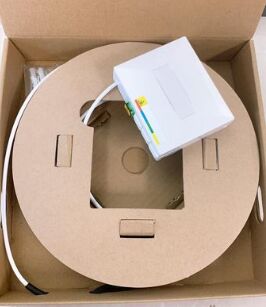

終端済みコンセント キット (PTO) は、Fiber to the Home (FTTH) および Fiber to the Business (FTTB) 展開に迅速かつ簡単に設置できるように設計されています。この包括的なキットには、アダプターが事前に装填された薄型光ファイバー コンセント ボックスと終端処理済みケーブルが含まれており、保護カートン内のケーブル スプールで便利に梱包されています。
PTO システムを使用すると、最終ドロップ ケーブルと光ファイバー コンセントの設置が非常にシンプルで効率的なプロセスになります。設置者は、スプール入りケーブルをカートンから素早く取り出し、ネジを使用して終端済みコンセントを壁に直接取り付けることができます。コンセントを開けて内部のファイバー終端を邪魔する必要はありません。あるいは、PTO を標準の DIN レールに簡単に取り付けることもできます。
PTO を取り付けると、特殊なツールや技術的専門知識が不要になり、現場での結線や接続の必要がなくなります。これにより、顧客の導入ごとのインストール時間、コスト、障害率が大幅に削減されます。
光ファイバー終端処理コンセントキットの特長
- シャッター付きアダプターを備えた SC または LC コネクタ
- UPC および APC 端面仕上げをご用意
- シングルモード G657A2 ファイバー (その他はご要望に応じて入手可能)
- 工具不要の迅速な取り付け
- 4mm 屋内 LSZH ケーブル (その他はご要望に応じて入手可能)
- 複数のケーブル長オプション
- 1、2、または 4 ファイバー構成
- 広い使用温度範囲
- RoHS対応
- 光ケーブルは CPR Dca 準拠規格に適合
光ファイバー終端処理コンセントキットの仕様
| アイテム | ユニット | 仕様 |
|---|---|---|
| G.657A2 モードフィールド直径 | 1310nm | 8.6±0.4mm |
| G.657A2 モードフィールド直径 | 1550nm | 9.6±0.5mm |
| クラッド直径 | mm | 125.0±0.7 |
| クラッドの非真円性 | % | ≤ 0.8 |
| コア同心度誤差 | mm | ≤ 0.5 |
| コーティング径 | mm | 242±7 |
| コーティング/クラッドの同心度誤差 | mm | ≤ 12 |
| ケーブルカットオフ波長 | nm | ≤ 1260 |
| 減衰係数 | 1310nm | ≤ 0.35dB/km |
| 減衰係数 | 1550nm | ≤ 0.21dB/km |
| マクロ曲げ損失（1回転、半径10mm） | 1550nm | ≤ 0.75dB/km |
| マクロ曲げ損失（1回転、半径10mm） | 1625nm | ≤ 1.5dB/km |
| 証明ストレスレベル | クプシ | ≥ 100 |
ケーブル構造
| アイテム | 説明 | ファイバー1本 | 2 ファイバー | 4 ファイバー |
|---|---|---|---|---|
| 光ファイバー | 繊維数 | 1 | 2 | 4 |
| 光ファイバー | 色 | ナチュラルカラー | 赤青 | 緑黄 |
| サブユニット | 色 | 赤 | 赤/青 | 赤 |
| サブユニット | 材料 | LSZH | ||
| サブユニット | 直径 | 1.0mmマイクロクラスターファイバー | 1.1mmマイクロクラスターファイバー | 1.1mmマイクロクラスターファイバー |
| ストレングスメンバー | 材料 | アラミド糸 | ||
| シース | 材料 | LSZH 紫外線防止 | ||
| シース | 色 | 白 | ||
| シース | 直径 | 4.0±0.2mm | ||
光ファイバー終端処理コンセントキットの画像
機械的および環境的特性
| アイテム | 説明 |
|---|---|
| 抗張力 | 短期：200N、長期：100N |
| 耐衝撃性 | 短期：400N/100mm、長期：200N/100mm |
| 曲げ半径 | 動的: ≥20D、静的: ≥10D |
| 温度範囲 | -20℃～+70℃ |
アウトレットの技術データ
| 説明 | 価値 |
|---|---|
| 寸法 (高さ x 幅 x 奥行き) | 83×100×30mm |
| アダプターの種類 | SCシンプレックス、シャッター付き |
| ファイバー容量 | 4ファイバー |
| コネクタ IL | 0.30dB |
| コネクタRL | 60dB(APC)、50dB(UPC) |
TAKFLYを選ぶ理由
- 26年以上の光ファイバー製品の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- 10 人以上の専任の研究開発エンジニア
- ドイツから輸入された射出成形機16セットと生産ライン16本
- OTDR、3D、VFL、IL & RL 試験機、引張強度試験機、耐圧壊性試験機、パワー メーター テスター、ライト チェッカーを含む 30 セット以上の試験機
- OEMブランド化が可能
- OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibitionなどの主要な業界展示会に積極的に参加
品質管理
- 生産前の抜き取り検査による原材料の受入検査
- 各工程終了後の総合検査
- 生産途中の段階の全数検査
- 梱包前に完成品検査を完了する
- 出荷前の最終現場チェック
配送情報
- サンプル: 1 ～ 3 営業日
- 大量生産注文: 3 ～ 7 営業日
- 包装: 顧客の要求に応じて利用可能なビニール袋、カートン、およびパレット
よくある質問
Q1: カタログや価格表はどうやって入手できますか?
A1: カタログと価格表を入手するには、電子メールまたは連絡先情報を当社 Web サイトから提供してください。
Q2：価格交渉はできますか？
A2: はい、混合商品の複数コンテナ積載については割引を検討する場合があります。
Q3: 送料はいくらかかりますか？
A3: 送料は発送サイズと発送方法によって異なります。ご要望に応じて料金をご提示させていただきます。
Q4: 訪問してもいいですか？
A4: 確かに、当社の工場は中国の深センにあります。ご予約を希望される場合は、お問い合わせください。
Q5: 商品を受け取ったときに品質に問題がある場合はどうすればよいですか?
A5: 開梱時に品質上の問題が発生した場合は、参考のために写真を撮ってください。当社の品質管理部門は、将来の生産に向けた改善を実行するとともに、最適なソリューションを調査して提供します。
Q6: 梱包条件は何ですか?
A6: 標準パッケージにはブリスターボックスとカートンが含まれます。お客様からのカスタム包装仕様も承ります。
Q7: 支払い条件は何ですか?
A7: T/T 30% のデポジット、配達前に 70% の残高。最終的な支払いの前に、製品とパッケージの写真を提供します。
Q8: 配送条件は何ですか?
A8: 利用可能な配送条件には、EXW、FOB、CFR、CIF、DDU が含まれます。
Q9: 納期はどうですか?
A9: 通常、前払いを受け取ってから配送には5〜7営業日かかります。具体的なタイミングは製品の種類と注文数量によって異なります。
Q10: サンプルに従って生産できますか?
A10: はい、サンプルまたは技術図面に基づいて製品を製造することができます。
