詳細情報 |
|||
| チャンネル番号: | 4 | チャンネルの中心波長: | ITU |
|---|---|---|---|
| Mux または Demux 挿入損失: | ≤2.5dB | 隔離 隣接: | ≥30dB |
| 隔離 隣接しない: | ≥40dB | 分極の依存した損失: | ≤0.4dB |
| 収益損失: | ≥45dB | サイズ: | 30x23x6.5mm |
| 動作温度: | -40~ +85℃ | ||
製品の説明

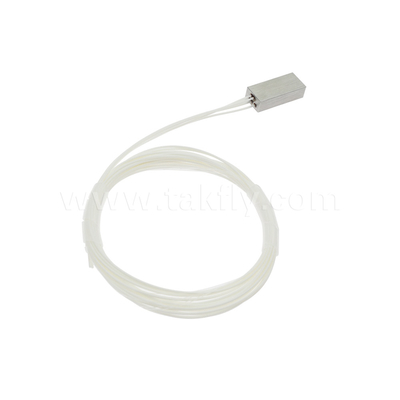

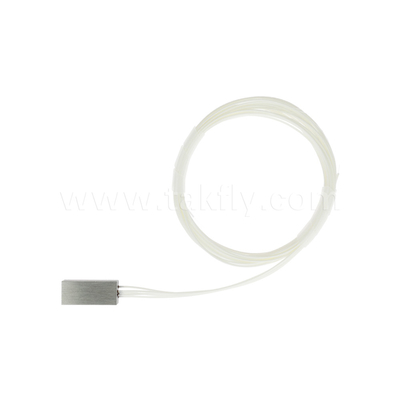

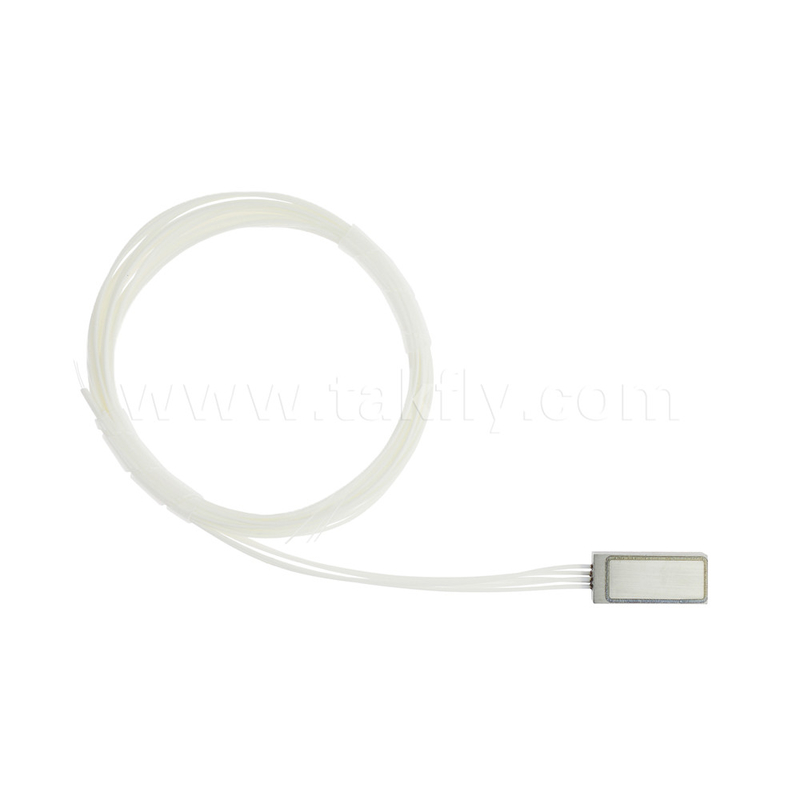

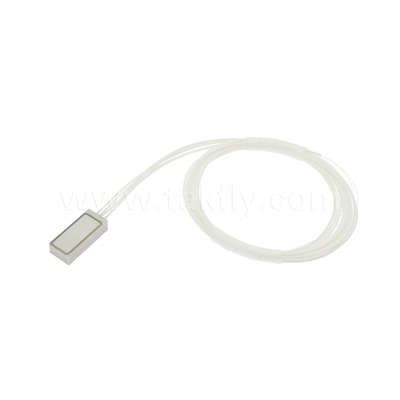

工業型4CH超コンパクトDWDMモジュール
タクフライの研究開発部門は 産業用型超コンパクトDWDMを開発しましたよく開発された薄膜フィルター (TFF) 技術をベースに,超コンパクトなフリースペースマイクロオプティック統合方法を使用するこの装置は幅広い温度範囲で動作し,業界標準の要件を満たす 優れた性能を持っています.
特徴
1非常低の挿入損失
2TFF フリースペース技術
3パシブモジュール,電力が不要
4安定した動作温度
5パーソナライズされたバンドの組み合わせ
申請
1.CWDMネットワーク上のハイブリッドDWDM
2将来の帯域幅増加のための拡張ポート
3. 5Gネットワーク
製品コード
|
ポイント 番号 |
顧客 部分 番号 |
未来の光学 部分 番号 |
記述 |
|
1 |
NA |
NA |
16CH DWDM モジュール,ITU, 100ゲルハーツG657A2 繊維 900ええと ゆるい トゥーブ,-40~+85°C,FC/APC |
仕様
2.1 16CH 100GHz MUX&DEMUX DWDM 仕様
|
パラメータ |
仕様 |
ユニット |
|
|
チャンネル 番号 |
4 |
CH |
|
|
チャンネルの中心波長 (nm) |
ITU |
|
|
|
チャンネル パスバンド(0.5dB) |
λc ± 011 |
nm |
|
|
マックス デムックス 挿入 損失 |
≤25 |
dB |
|
|
孤立 |
隣接する |
≥30 |
dB |
|
隣接しない |
≥40 |
dB |
|
|
極化 依存している 損失 |
≤0.4 |
dB |
|
リップル |
≤0.5 |
dB |
|
戻る 損失 |
≥45 |
dB |
|
サイズ |
30×23×6で5 |
mm |
|
繊維 タイプ |
G657A2 繊維900ええと ジャケット |
|
|
繊維 長さ |
>1 |
M について |
|
コネクタ |
FC/APC |
|
|
動作温度 |
-40歳 +85 |
.C について |
|
貯蔵温度 |
-40歳 ~ +85 |
.C について |
注:上記 パラメータは接続なしまたは, パア コネクタ 損失 は 0.25dB
