新しく設計された高密度MPOパッチパネルとラックマウント
商品の詳細:
| Place of Origin: | Guangdong, SHENZHEN |
| ブランド名: | TAKFLY |
| 証明: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
お支払配送条件:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 価格: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
詳細情報 |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| ハイライト: | ラックマウントMPOパッチパネル,高密度MPOパッチパネル,軽量MPOパッチパネル |
||
製品の説明
記述:

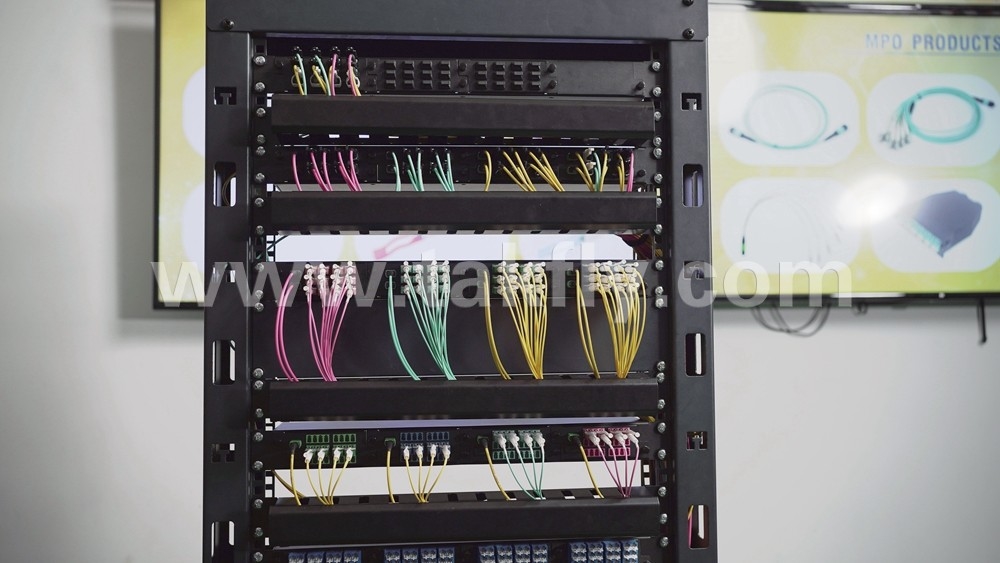

1U-19インチMPO/MTP高密度ラックマウントファイバーパッチパネルMDFアプリケーション,IDF配線エリア 光ファイバーバックボーン接続,ファイバー配送ユニット管理,そして他の高密度統合光ファイバー環境19インチのラックやキャビネットに設置されます

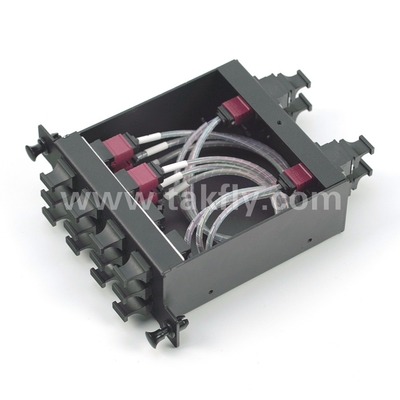

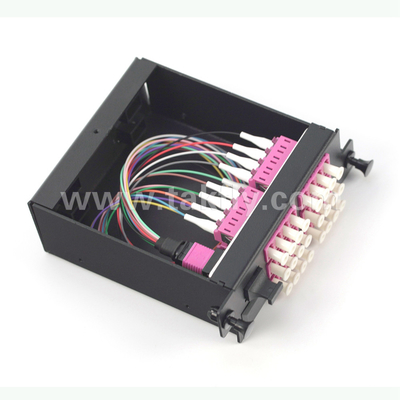

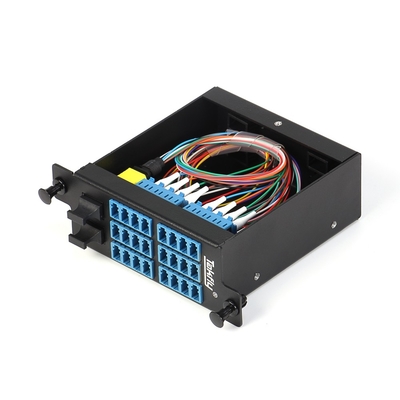

1U 19インチMPO/MTPパッチパネルは4つのプリ接続カセットモジュールをロードすることができ,管理できる最大容量はMPOインターフェースの1152コアまたはLCインターフェースの96コアです.各独立した事前終了モジュールボックスが光ファイバー配送フレームに配置されますパーチパネルを完成させる.
特徴:
u19インチラック・マウントとキャビネットに設置され,カセット・モジュールの集中管理が可能です.
u1U高密度サイズ容量 MPOインターフェースの1152ファイバーと LCインターフェースの96ファイバー
u入力ポートは前面パネルまたはバックでオプションとして使用でき,出力ポートは前面パネルにあります.
u男性または女性MPO/MTPコネクタが利用可能である.正確な高安定な接続を達成するためにPINとアダプターによって接続および位置付け.
uモジュール式設計,プラグインロック構造,繊維は明確な線配列識別があり テスト,インストール,取り外し,ペアリングを調整するのが簡単です
u厳格な製造プロセスの後,頑丈で耐久性のある,電磁コーティング表面
uカセットモジュールとパッチパネルは サイズが小さく 軽量で 衝撃に耐える 高圧で 炎を阻害し 腐食に耐える 強固な構造で 内部光ファイバーを保護します非常高密封性能により,粉末を防ぎますネットワーク機器の革新的な設計.
応用:
Ø光ファイバー通信密度の高い配線建物間のシステム.
ØLANケーブル用の光学アクティブ機器における光学リンク相互接続
Ø通信基地局
Ø産業用エリアのデータセンター室
Ø商業ビルにあるデータセンター室
ØCATV
ØLAN
ØWAN
ØFTTX
C について形状についてS化学:
1.
|
モデル |
LGX カセット容量 |
LGX |
総容量 |
コネクタタイプ |
サイズ |
適用する |
|
|
A1 |
R |
72F MPO*4個 |
4 |
1152F |
MPO*16*4 |
1U |
A1 LGXカセットの1個 12個C3 LGXカセットの1個,A1の完全なセット 12つの完全なセットC3に接続 |
|
T |
24F MPO*12pcs =288F |
||||||
|
C3 |
R |
24F MPO*1 pc |
4 |
96F |
MPO*1*4 |
1U |
|
|
T |
24F LC |
LC*24*4 |
|||||
2.
|
モデル |
LGX カセット容量 |
LGX |
総容量 |
コネクタタイプ |
サイズ |
適用する |
|
|
A2 |
R |
72F MPO*4個 |
4 |
1152F |
MPO*10*4 |
1U |
1個A2 LGXカセット 3個C1 LGXカセット,A2のセットをすべてA2と接続 3つの完全なセット C1 |
|
T |
48FMPO*6pcs=288F |
||||||
|
C1 |
R |
48F MPO*2個 |
4 |
384F |
MPO*10*4 |
1U |
C1 LGX カセットの1個4 PC D2 LGX カセット,完全なセット C1と接続4 完全な集合 D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2個 |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4,T:24F*4 LC,LCパッチコードで端末装置に接続する |
|
T |
24F についてLC |
LC*24*4 |
|||||
3.
|
モデル |
LGX カセット容量 |
LGX |
総容量 |
コネクタタイプ |
サイズ |
適用する |
|
|
B1 |
R |
72F MPO*1個 |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4,T:16F MPOはMPOパッチコードで400G送信装置に接続し,T:24F MPOはC3 LGXカセットに接続できます |
|
T |
16F MPO*3個 24F MPO*1 pcs=72F |
||||||
|
BG1 |
R |
72F MPO*2個 |
4 |
576F |
MPO*11*4 |
1U |
100G,400G専用カセット |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4,T:24F*4LC,LCパッチコードで端末機器に接続する |
|
T |
24F LC |
LC*24*4 |
|||||
製品パラメータ:
|
繊維の種類 |
SM ((G652,G655,G657);MM (OM1-OM5) |
||
|
コネクタ |
男性 (ピンニードル) 女性 |
LC |
|
|
MPO/MTP |
|||
|
ケーブル直径(mm) |
ミニラウンドケーブル:最大4.5mm リボンケーブル:最大3.0*5.0mm |
0.9/06 |
|
|
挿入損失 (dB) |
スタンダード:≤0.35/0.7 (典型的な/マックス) 低損失:≤0.2/0.35 (典型的な/マックス) |
≤0.3 |
|
|
リターン損失 (分) |
APC SM:60dB |
PC MM: 20dB |
UPC SM: 40dB APC SM: 60dB PC MM: 25dB |
|
試験波長 (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
繰り返し可能性 |
≤ 0.1dB |
||
|
耐久性 |
≤ 0.2dB |
||
|
互換性 |
≤ 0.2dB |
||
|
曲がる半径(動的/静的) |
20/10 |
||
|
製品名 |
モジュールボックス |
マシンケース |
|
|
サイズ (L*W*H) |
93*100*39 |
482*200*44.2mm |
|
|
材料 |
A についてライトン |
||
パッケージ:
|
体重 |
内箱のサイズ |
外部の箱の寸法(5個/箱) |
カートンの重量(体重) |
|
1.5kg |
500*280*80mm |
510*300*420mm |
11 |
FQA について:
1Q:あなたはメーカーですか?
A: はい,私たちは製造業者です FTTH ソリューションとデータセンター トータル ソリューション プロバイダー シェンゼン,中国, 2000年に設立されました.
2Q:あなたのMOQは何ですか?
A: MOQ は 1 pcs になりますが,価格は競争力ではありません.より多くの量,価格はより競争力があります.
3Q:あなたはFOB価格を引用できますか?
A:はい.航空,DHL,TNT,UPC,FEDEXなどで配達できます.大量の場合は海で配達します.
貨物とリードタイムで価格を引くことができます. 詳細な要求を量で教えて下さい.
競争力のある配送会社があります.より多くのソリューションのために,私達に連絡してください.
4Q: あなたの品質はどうですか?
A: 私たちの生産は,IEC,欧州標準に従っており,CE,ISO,RoHS,CPR,そしてANATEL認証されています.
すべての製品は配達前に100%テストされています.
5. Q: 配達時間は?
A: それは数量と製品に依存します. 光ファイバーパッチコードの場合は,リードタイムは2〜3 作業日 5000pcs以内にすることができます. 我々は,通常の製品をストックに保持します. さらに,緊急の注文を処理することができます.
6. Q:保証は?
A: 異なる製品によって異なります. 私たちは配達から1年の保証をパッチコードに持っています. しかし,非人工的なダメージに対してのみ責任を負います. 人工的なダメージの場合,私たちは無料でそれを修理することができます.貨物はあなたの側で支払われます..
7Q:あなたの荷物は?
A: 国際輸出標準パッケージ.あなたがパッケージにあなたのロゴを印刷する必要がある場合は,我々は引用する前に私たちに知らせてください.
8Q:OEM/ODMは提供できますか?
A: はい,私たちはできます. すべての製品はOEM /ODMを受け入れます. 我々は機密性契約に署名することができます.
9Q: サンプルを貰えますか?
A: それはどの製品に依存します,無料のサンプルは10ドル未満を提供します. 貨物は配達前に買い手によって支払われます.
10Q: どうやって注文できますか?
A: その通り1商品名,仕様,数量でメールまたは問い合わせを送信します. FOB,CIF,CFRの価格が必要な場合は,受信アドレスを提供します.
2我々はリードタイムで私たちの引用を提供します.
3申し出が確認されたら 銀行口座で 探偵を送る
4生産は,支払いが受けた後に取り決められます.
5配達前に 宛先を確認してください
6追跡番号は配達後に提供されます.
11支払期間は何ですか?
A: T/T,ウェスタンユニオン,Paypal,MoneyGramを一度に. 大額の場合,50%の預金,配送前に50%の残高を支払うことができます.
同じ品質基準で 市場からより良い価格を得ることができれば TAKFLYも 同じ価格でサポートできます
