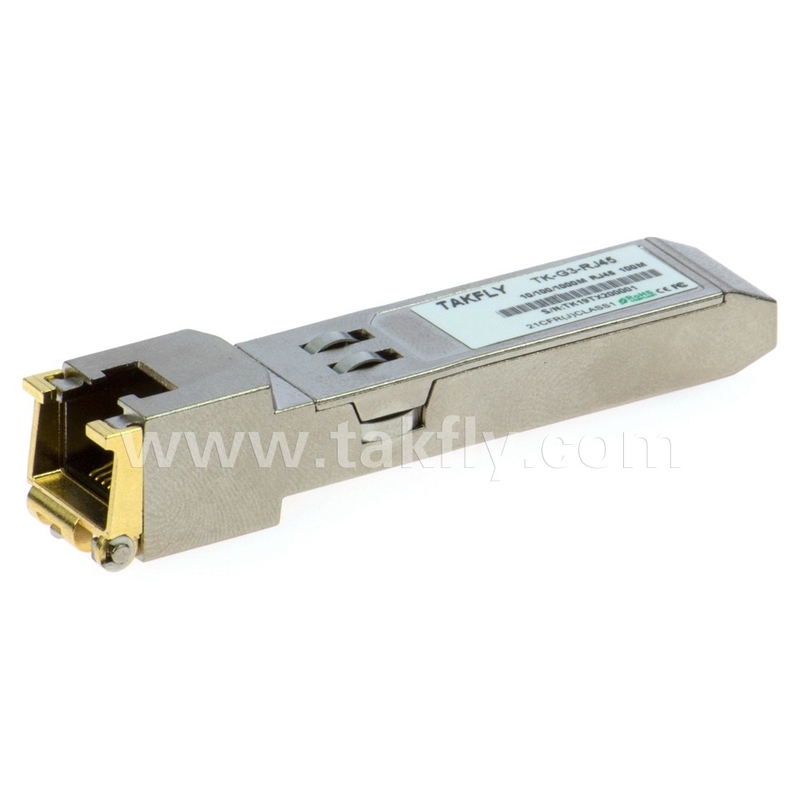

10/100BASE-T 銅型SFPトランシーバー SFPベースのスイッチをサポートする
商品の詳細:
| Place of Origin: | Guangdong, SHENZHEN |
| ブランド名: | TAKFLY |
| 証明: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G2-RJ45 |
お支払配送条件:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 価格: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
詳細情報 |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | 証明: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| ハイライト: | 100Base-T銅型SFPトランシーバー,APC ポーリングタイプ 銅型SFPトランシーバー |
||
製品の説明
特徴
- ホットプラグ可能なSFPフットプリント
-
完全に メタリックエンクロージャー 低い エミ
-
コンパクト RJ-45コネクタアセンブリ
-
それはサポートします rx_los（損失of信号）関数
-
互換性がある と IEEE802.3U
-
アクセス 物理的な 層 2線se経由のICリアル バス
-
a 10/ 100ベース- TX/ 100ベース- fx コンバータ
-
の動作ケース温度範囲 -40°c に+85°C （産業））
アプリケーション
これ 100Base-TX銅SFPトランシーバーはSFPをサポートします ベース switch100base-fx ポート それ 受け入れる標準 100ベース- fx 光学 SFP。
説明
TK-G2-RJ45銅小さい形状プラガble（SFP）トランシーバーモジュールは具体的には設計のために変換100ベース- fxnrziポートインタフェースに10/ 100ベース- TX インタフェース とRJ45コネクタ。トランシーバーモジュールは準拠SFPマルチソース契約（MSA）そしてIEEE802.3U。で熱いプラッガビリティ、モジュール柔軟で簡単な方法を提供しますなれインストールの中へSFPMSA準拠ポートでどれでも時間それなし中断のオンラインで動作するホスト機器。銅 SFP トランセアイバー 使用 an 統合 RJ-45 とのコネクタ トランスと Phy IC。
ピン 定義
ピン 図
形 1。 ピン 定義
ピン説明
|
ピン |
信号 名前 |
説明 |
プラグ seq。 |
メモ |
|
1 |
vEET |
トランスミッターグラウンド |
1 |
|
|
2 |
TX 故障 |
送信機障害 表示 |
3 |
注1 |
|
3 |
TX Disable |
NC |
3 |
ノート2 |
|
4 |
mod_def（2） |
SDAシリアル データ 信号 |
3 |
注3 |
|
5 |
mod_def（1） |
SCLシリアル クロック 信号 |
3 |
注3 |
|
6 |
mod_def（0） |
TTL 低い |
3 |
注3 |
|
7 |
レート選択 |
接続されていません |
3 |
|
|
8 |
ロス |
信号の喪失 |
3 |
注4 |
|
9 |
vええ |
レシーバーグラウンド |
1 |
|
|
10 |
vええ |
レシーバーグラウンド |
1 |
|
|
11 |
vええ |
レシーバーグラウンド |
1 |
|
|
12 |
rx- |
inv。 受け取った データアウト |
3 |
注記 5 |
|
13 |
Rx+ |
受け取った データアウト |
3 |
注記 5 |
|
14 |
vええ |
レシーバーグラウンド |
1 |
|
|
15 |
vCCR |
受信電力 供給 |
2 |
|
|
16 |
vCCT |
トランスミッター電源 供給 |
2 |
|
|
17 |
vEET |
トランスミッターグラウンド |
1 |
|
|
18 |
Tx+ |
送信 データ で |
3 |
注記 6 |
|
19 |
tx- |
inv。送信 データ で |
3 |
注記 6 |
|
20 |
vEET |
トランスミッターグラウンド |
1 |
|
メモ：
プラグシート： ホット中のピンエンゲージメントシーケンス プラグ。
1）TX 故障 サポートされておらず、そうです いつも connected に 地面。
2）TX 無効にします は NC
3） mod-def 0、 1,2。これらはモジュール定義ピンです。彼らは すべき なれ 引っ張った ウィットh 4.7kから 10k の抵抗器 ホスト ボード。 プルアップ電圧SHAll be vcctまたはvccr
mod-def 0は、モジュールによって接地されています 示す それ モジュール は 現在 mod-def 1は2つのワイヤシリアルのクロックラインです インタフェース のために シリアル id
mod-def 2はデータliです2つのワイヤシリアルのne シリアルのインターフェイス id
4） ロス は an 開ける コレクタ 出力、 which すべき なれ 引っ張った 上 と a 4.7k〜 10kΩ 抵抗器。 引く 上 電圧 間 2.0V そして VCC+0.3V。論理 1は信号の喪失を示します。 ロジック0 を示します 通常の操作。 で 低い state、 出力はします なれ 引っ張った に 少ない 0.8Vより。
5） RD-/+： これら は 微分 受信機 出力。 彼らは は AC結合、 微分 線 と 100 微分 終了 内側 モジュール。
6） TD - /+： これら は diffエレンシャル 送信機 入力。 彼らは は AC結合、 微分 線 と 100 微分 終了 内側 モジュール。
+3.3Vボルト電力 インタフェース
|
パラメーター |
シンボル |
分 |
タイプ |
マックス |
ユニット |
メモ/条件 |
|
供給 現在 |
は |
|
320 |
375 |
Ma |
1.2W最大電力を満載 範囲 電圧と 温度。 注意を参照してください 以下に注意してください |
|
入力 電圧 |
VCC |
3.13 |
3.3 |
3.47 |
v |
GNDを参照してください |
|
最大 電圧 |
vmax |
|
|
4 |
v |
|
低速信号、ELECトロニック特性
|
パラメーター |
シンボル |
分 |
マックス |
ユニット |
メモ/条件 |
|
SFP出力 低い |
Vol |
0 |
0.5 |
v |
4.7k to 10Kプルアップ host_vcc、測定 で コネクタのホスト側 |
|
SFP出力 高い |
voh |
host_vcc -0.5 |
host_vcc + 0.3 |
v |
4.7k to 10Kプルアップ host_vcc、測定 で コネクタのホスト側 |
|
SFP 入力 低い |
vil |
0 |
0.8 |
v |
4.7k to SFP側で測定されたVCCへの10Kプルアップ コネクタの |
|
SFP 入力 高い |
VIH |
2 |
VCC +0.3 |
v |
4.7k to SFP側で測定されたVCCへの10Kプルアップ コネクタの |
高速電気界面、トランスミッション line-sfp
|
パラメーター |
シンボル |
分 |
タイプ |
マックス |
ユニット |
メモ/条件 |
|
ライン 頻度 |
FL |
|
125 |
|
MHz |
5レベルのエンコーディング、PER IEEE 802.3 |
|
TX出力 インピーダンス |
テキサス州Zout |
|
100 |
|
オーム |
違い、すべてのために周波数間1MHzと 125MHz |
|
Rx 入力 インピーダンス |
Zin、Rx |
|
100 |
|
オーム |
違い、すべてのために周波数間1MHzと125MHz |
高速電気インターフェイス、 ホスト-SFP
|
パラメーター |
シンボル |
分 |
タイプ |
マックス |
ユニット |
メモ/条件 |
|
シングルエンドデータ 入力 スイング |
ビンシング |
250 |
|
1200 |
MV |
シングルエンド |
|
シングルエンドのデータ出力 スイング |
攻撃 |
350 |
|
800 |
MV |
シングルエンド |
|
上昇/上下時間 |
tr、TF |
|
175 |
|
psec |
20％-80％ |
|
TX 入力 インピーダンス |
ジン |
|
50 |
|
オーム |
シングルエンド |
|
RX出力 インピーダンス |
Zout |
|
50 |
|
オーム |
シングルエンド |
一般仕様
|
一般的な |
||||||
|
パラメーター |
シンボル |
分 |
タイプ |
マックス |
ユニット |
メモ/条件 |
|
データ レート |
br |
10 |
|
100 |
MB/SEC |
IEEE802.3U |
|
ケーブル 長さ |
l |
|
|
100 |
m |
カテゴリ5 UTP。 BER <10-12 |
注：
1。クロック許容範囲 は +/- 50 ppm
2。 デフォルトでは、TK-G2-RJ45 フルデュプレックスデバイスです 好ましい マスター モード
3。自動クロスオーバーDEテクション 有効です。 外部クロスオーバーケーブルはです ない 必須
環境仕様
|
環境仕様 |
||||||
|
パラメーター |
シンボル |
分 |
タイプ |
マックス |
ユニット |
メモ/条件 |
|
動作温度 |
トップ |
-40 |
|
85 |
°C |
ケース温度 |
|
保管温度 |
TSTO |
-40 |
|
85 |
°C |
アンビエント 温度 |
機械仕様
ホスト- 側 の TK-g2-RJ45適合 に 機械 仕様 概説されています で SFP MSA1。 フロント SFPの一部 （部品拡張 顔を越えて 皿 の ホスト） は より大きい 収容する rJ-45 コネクタ。
注文情報
|
一部 番号 |
スピード モード |
マック インタフェース |
TX 無効にします 関数 |
リンク インジケータ の上 Rx_ロス ピン |
温度 |
|
TK-G1-RJ45 |
1000mbps |
セルデス |
はい |
はい |
0〜70℃ |
|
TK-G2-RJ45 |
10/100m |
sgmii |
はい |
はい |
0〜70℃ |
|
TK-G3-RJ45 |
10/100/1000 m |
sgmii |
はい |
はい |
0〜70℃ |
|
TK-G4-RJ45 |
1000m |
セルデス |
はい |
はい |
-20°C〜+85°C |
規制のコンプライアンス
|
特徴 |
参照 |
パフォーマンス |
|
静電放電（ESD） |
IEC/EN 61000-4-2 |
標準と互換性があります |
|
電磁 干渉（EMI） |
FCC 一部 15クラス b EN 55022 クラス b （CISPR 22A） |
標準と互換性があります |
|
レーザーアイ 安全性 |
FDA 21CFR 1040.10、 1040.11 IEC/en 60825-1、2 |
クラス 1レーザー 製品 |
|
成分 認識 |
IEC/EN 60950、 ul |
標準と互換性があります |
|
Rohs |
2002/95/ec |
標準と互換性があります |
|
EMC |
EN61000-3 |
標準と互換性があります |
