詳細情報 |
|||
| 作業温度: | -40 0C ~+85 0C | 相対湿度: | ≤ 85% (+30 0C) |
|---|---|---|---|
| 大気圧: | 70Kpa~106Kpa | 挿入物の損失: | ≤ 0.2dB |
| UPCリターン・ロス: | ≥ 50dB | APCリターン・ロス: | ≥ 60dB |
| 生命 を 挿入 し て 引き出す: | > 1000回 | ||
| ハイライト: | ドームの繊維光学のスプライスの閉鎖,FOSC 光ファイバースプライス閉塞,288コア 光ファイバー スプライス 閉鎖 |
||
製品の説明
1. 適用範囲
この設置マニュアルは、Fiber Optic Splice Closure (以下、FOSC と略します) を適切に設置するためのガイドとして作成されています。
適用範囲は、空中、地下、壁面取り付け、ダクトおよびハンドホール内の壁面取り付けです。周囲温度は-40℃～+65℃の範囲です。
2. 基本構造と構成

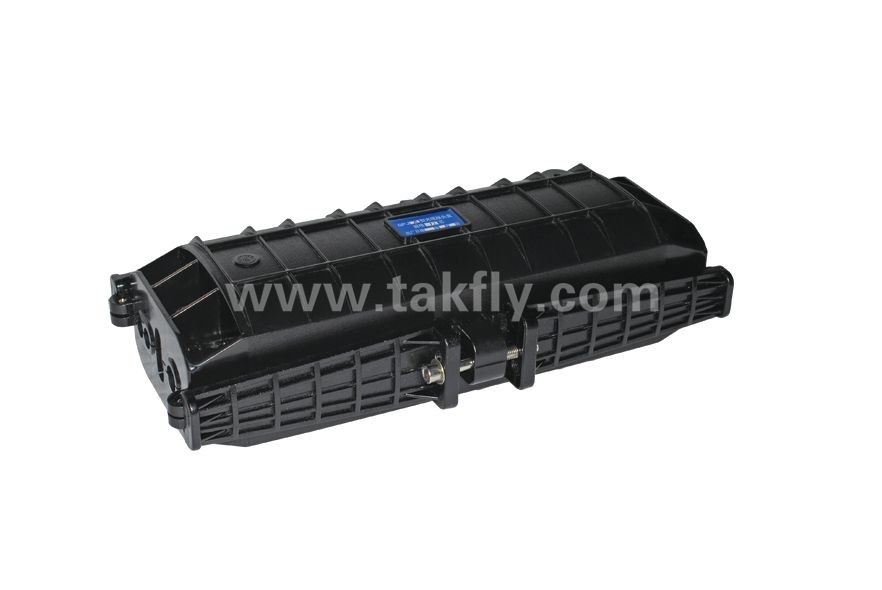

2.1 寸法と容量
| 外形寸法（長さ×幅×高さ） |
410×200×120(mm) |
| 重量（外箱除く） |
1900g～2100g |
| 出入口ポート数 |
6ポート |
| ファイバーケーブルの直径 |
Φ8〜Φ16(mm) |
| FOSCの容量 | 束: 6〜96(コア)、リボン: 最大。 144 (コア) |

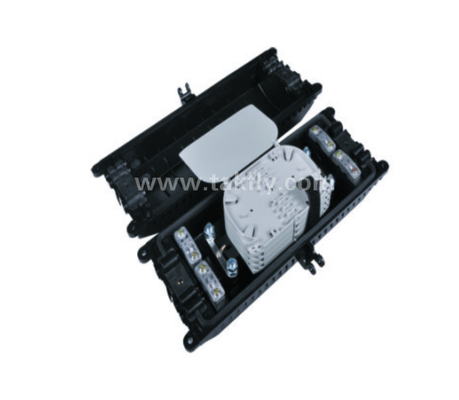

2.2 主要コンポーネント
| いいえ。 | コンポーネントの名前 | 量 | 使用法 | 備考 | |
| 1 |
ハウジング |
1セット | ファイバーケーブルのスプライス全体を保護 |
内径：285×110(mm) |
|
| 2 |
インサートプレート |
2ペア |
ハウジングの固定 |
175×56×30(mm) |
|
| 3 | 光ファイバースプライストレイ (FOST) |
最大。トレイ4枚（束） 最大。トレイ4枚（リボン） |
熱収縮性保護スリーブの固定とファイバーの保持 |
以下に適しています: バンチー: 6、8、12、16、24 (コア) リボン：3本（個） |
|
| 4 |
財団 |
1セット |
ファイバーケーブル、強化コア、FOSTの固定 |
||
| 5 | シールフィッティング | 1セット | FOSC カバーと FOSC 底部の間のシール | ||
| 6 |
ポートプラグ |
6個入り |
空のポートを密閉する |
||
| 7 |
接地導出装置 |
1セット |
接地接続用のFOSC内のファイバーケーブルの金属部分の抽出 |
要件に応じた構成 |
|
2.3 主な付属品と専用工具
| いいえ。 | の名前アクセサリー | 量 | 使用法 | 備考 | |
| 1 |
熱収縮性保護スリーブ |
ファイバーケーブルのスプライスの保護 | 構成どおり 容量 |
||
| 2 |
ナイロンタイ |
|
ファイバーを保護材で固定コート |
構成どおり 容量 |
|
| 3 |
絶縁テープ |
1ロール |
|||
| 4 |
シールテープ |
1ロール |
固定するそしてシーリングシングル |
仕様に従った構成 | |
| 5 |
吊り下げフック |
1セット | 固定とシール質量ファイバーケーブル | ||
| 6 |
アース線 |
1個 |
分岐ファイバーケーブル |
実際の要件に従って実行する |
|
| 7 |
研磨布 |
1個 |
アース機器間を通す |
||
| 8 |
ラベル用紙 |
1個 |
密閉する前にFOSCに入れて空気を乾燥させます |
||
| 9 |
専用レンチ |
3ピース |
繊維の標識 |
||
| 10 |
紙の測定 |
1個 |
強化コアの締め付けナット |
対応する測定用紙を使用して周長を測定するには |
|
| 11 |
バッファーチューブ |
お客様が決めること |
ファイバーに接続し、FOST で固定し、バッファーを管理 |
要件に応じた構成 | |
| 12 |
乾燥剤 |
1袋 |
密閉して空気を乾燥させる前に FOSC に入れてください。 |
||
3. 取り付けに必要な工具
3.1 補足資料（オペレーターが提供するもの）
| 材質名 | 使用法 |
| スコッチテープ | ラベル貼り、仮止め |
| エチルアルコール | クリーニング |
| ガーゼ | クリーニング |
3.2 特殊工具（オペレータが用意するもの）
| の名前ツール | 使用法 |
|
ファイバーカッター |
繊維を切断する |
|
ファイバーストリッパー |
ファイバーケーブルの保護コートを剥がす |
|
コンボツール |
FOSCの組み立て |
3.3 汎用ツール(オペレーターが用意)
|
ツールの名前 |
用途と仕様 |
|
バンドテープ |
ファイバーケーブルの測定 |
|
パイプカッター |
ファイバーケーブルの切断 |
|
電動カッター |
ファイバーケーブルの保護コートを剥がす |
|
コンビネーションペンチ |
強化コアの切断 |
|
ドライバー |
十字/平行ドライバー |
|
ハサミ |
|
|
防水カバー |
防水、防塵 |
|
メタルレンチ |
強化コアの締め付けナット |
3.4 スプライシングおよび試験器具 (オペレータが用意するもの)
| 楽器の名前 | 用途と仕様 |
| 融着接続機 | ファイバ接続 |
| OTDR | スプライシング試験 |
| 仮接続ツール | 仮テスト |
注: 上記のツールおよび検査機器はオペレーター自身が用意する必要があります。
4. インストールの流れ図
5. FOSC をインストールするプロセス。
5.1 ステップ 1 - クロージャを開く
5.1.1 現場を清掃し、FOSC を設置する場所を決定し、必要なファイバー ケーブルを配置します。
5.1.2 主要コンポーネントと付属品がパッケージ内に適切に準備されているかどうかを確認します。

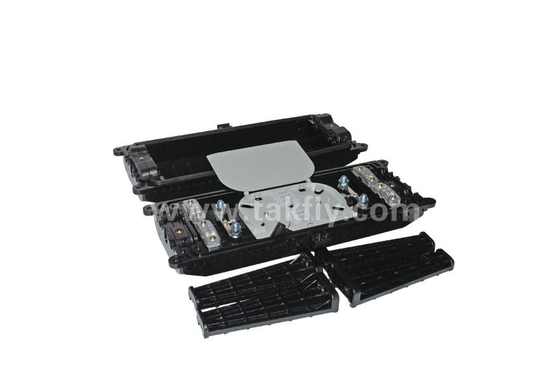

5.1.3 クロージャを開く
- インサートプレートの固定ボルトを専用レンチで取り外します。インサートプレートの固定穴横のネジ穴に固定ボルトを差し込み、レンチでインサートプレートを押し出します。
- 専用レンチを使用して、ハウジングの位置決めボルトと四隅の固定ボルト（設置要件に応じて吊り下げフックの取り付けも可能）をすべて取り外し、クロージャーを開けることができます。
5.1.4 図面 1 を参照
重要な問題:気象条件が十分でない場合は、防水・防塵のためにテントを張る必要があります。
5.2 ステップ 2 - 固定して内側を剥がすファイバーケーブルの長さを決定します FOSC
5.2.1
- ファイバーケーブル長さ 60mm: シールフィッティングからファイバーケーブルプレスボードまでの距離
- 長さ1950mmのファイバーケーブル: 被覆を剥がした後、巻き付けて接続して使用します。
- 保護コート付きファイバ、長さ 350mm: ファイバ ケーブルの固定点から FOST (光ファイバ スプライス トレイ) の固定点までの距離。
- 長さ1600mmのファイバ：保護コートを剥がした後、他のファイバと接続した後、FOST内に巻き付けます
5.2.2 図 2 を参照
重要な問題:
- 接続するのに十分な長さのファイバー ケーブルを確保してください。
- 剥離長さは、設置要件に応じてお客様が決定することもできます。
5.3 ステップ 3 – ファイバーケーブルとファイバーの保護コートを剥がします
5.3.1 ファイバーケーブルの保護コートを温度から剥がします。カッターとストリッパーで位置決めマークを付けます。ストリッピング長さは図 2 を参照してください。剥離長さは設置要件に応じて決定することもできます
5.3.2 図 3 を参照してください。
重要な問題: ファイバーケーブルの保護コートを一度にすべて剥がすのが難しい場合は、ファイバーの破損を防ぐために部分ごとに剥がしてください。
5.4 ステップ 4 – ファイバー コアを分離し、ファイバー ケーブルを固定する前に作業を準備します。
5.4.1 ファイバコアの保護コートに絶縁テープを 2 層巻きます。その間に、詰め物を取り除いてファイバーコアを分離し、それらをきれいにします。 直径100mm程度のリングを作り、粘着テープでファイバに仮固定します。
5.4.2 この FOSC には 6 つの入口/出口ポートが付いています。実際に設置するファイバーケーブルの数と直径に応じて入口/出口ポートを決定し、対応する数のポートプラグを取り出す必要があります。
5.4.3 この FOSC は、それぞれ次の直径のファイバー ケーブルに適しています。
ポート A: 最大 2.5 mm のファイバー ケーブルに適しています。直径Φ16mm
ポート B: 最大 2.5 mm のファイバー ケーブルに適しています。直径Φ13mm
5.4.4 対応する出入口ポートは、実際に設置されるファイバケーブルに応じて選択されます。ファイバケーブルの直径が入口/出口ポートの直径より小さい場合、シールテープを使用してファイバケーブルの直径を拡大する必要があります。ファイバケーブルの周囲長は、対応する測定紙（穴Aのマークが付いている）で測定できます。穴B）。
5.4.5 必要なファイバーケーブルの数と直径に応じて、対応する入口/出口チューブのカバーをドライバーで内側から外側に軽くノックアウトできます。
5.4.6 強化コアを 35mm の長さで確保し、不要なコアを切り取ります。
5.4.7 図 4 を参照してください。
重要な問題:
- ファイバケーブルの直径を拡大するためにシールテープを使用する前に、シールテープに傷を付け、研磨布とエチルアルコールで清掃する必要があります。
- 強化コアを専用ペンチで切断します。
5.5
ステップ 5 - 強化されたコアとファイバーケーブルを固定する
5.5.1 上記の手順が完了したら、ポートプラグ、プレスボード、強化コアの固定ナットを取り外します。剥がしたファイバケーブルが固定ポートに適合しているか必ず確認してください。そうでない場合は、調整を時間内に行う必要があります。そうしないと、インストールの品質に影響します。
5.5.2 ファイバーケーブルプレスボードを締めます。ファイバケーブルの径が細い場合は、絶縁テープなどで太くしてください。
5.5.3 強化コアのナットを専用レンチ（プラスチック）で締め、金属レンチで増し締めします（金属レンチは作業者が用意してください）。
5.5.4 図 5 を参照
ステップ 6 - ファイバーを接続する
5.6.1 融着接続機のユーザーマニュアルに従ってファイバを接続します。
重要な問題：繊維のねじれや曲がりに注意してください。
5.7 ステップ 7 - 熱収縮性保護スリーブとハウスファイバーを取り付けます
5.7.1 ファイバの接続が完了したら、最初のファイバ リングを FOST の最も遠い側に収容し、残りのファイバを巻き付けて直径 80mm 以上のリングを形成する必要があります。熱収縮性保護スリーブと一緒に FOST (光ファイバ スプライス トレイ) に入れます。(最初に熱収縮性保護スリーブをスロットに固定し、次にファイバ リングの直径を適切に拡大します)。
5.7.2 図 6 を参照
重要な問題：繊維のねじれや曲がりに注意してください。
5.8 ステップ 8 - 総合的にチェックする
技術的要件を確実に満たすには、次の指示に従う必要があります。
5.8.1 FOST 内のファイバーが接続され、整然と取り付けられている。ファイバーの湾曲直径は技術的要件を満たしています。
5.8.2 内部の締め付け具が締め付けられます。
5.8.3 ファイバーケーブルが取り付けられていない出入口ポートは、ポートプラグで塞ぐ必要があります。
5.8.4 シールテープの量は適正範囲内に管理してください。
5.8.5 シールフィッティングはきれいかつスムーズに取り付けられています。そうでない場合は、シールテープで平らにします。
5.8.6 シールフィッティングのカバーをシールする
5.8.7 図 7 を参照
5.9 ステップ 9 – FOSC ハウジングを組み立て、FOSC を固定する
5.9.1 FOSC カバーを FOSC 底部に直接置きます。
5.9.2 FOSC の位置決めボルトを挿入し、専用レンチで締め付けます。
5.9.3 インサートプレートをスロットに置きます（両側に 1 組、中央にネジ山の付いた穴のある 1 枚と、中央にネジ山のない穴のある 1 枚）。インサートプレートのボルトを専用レンチで締め付けます。
5.9.4 FOSC が空中で使用する場合は、吊り下げフックをクロージャーの片側に置き、両側の固定ボルトを締めます。 それ以外の場合は、四隅の固定ボルト 4 本をそれぞれ締めてください。
5.9.5 図 8 を参照
重要な問題:
- ハウジングを清掃する場合は、上記の順序に注意してください。
5.10 ステップ 10 - FOSC を修正します。
5.10.1 FOSC を固定し、図 9 に従ってボルトを順番に締めます。
重要な問題：5分以内に増し締め
