詳細情報 |
|||
| 割合: | 50/50 | 中央波長: | 1450nm |
|---|---|---|---|
| 挿入損失: | ≤0.3dB | パッケージ重量: | 10g |
| パッケージの種類: | 裸の繊維 900ミリロム ローズチューブ 2ミリケーブル | Wavelegth: | 1310nm |
| 軸合わせ: | 遅い軸線速い | 波長範囲: | 1310nm、1550nm |
| 適用する: | 光通信システム | ディバイダーの比率: | 98/2 年 |
| 貯蔵温度: | -40~+85°C | ポート番号: | 1X2 |
| 繊維の長さ: | 1m | 繊維: | PMコーニング 980nm ファイバー |
| パワー処理能力: | 高い力 | ||
| ハイライト: | 10KM XFP オプティカルトランシーバー,1310nm XFPの光学トランシーバー,10Gbps XFP オプティカルトランシーバー |
||
製品の説明
-

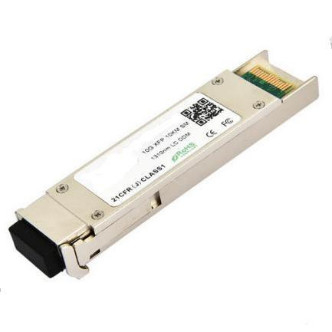

TAKFLY XFP-TK1392-LC20 スモールフォームファクター10 G (XFP) トランシーバーは,現在のXFPマルチソース協定 (MSA) 仕様1に対応している.IEEE 802 による10 Gigabit Ethernet 10GBASE-LR/LWに対応しています.3aeおよび10Gファイバーチャネル.XFP MSAに規定されているように,2ワイヤのシリアルインターフェイスを通じてデジタル診断機能が利用可能である.トランシーバーはRoHS準拠で,指令2002/95/ECに従って鉛のない3.
特徴
- ホットプラグ可能なXFPフットプリント
- 9.95Gb/s から 11.3Gb/s のビットレートをサポートする
- XFIループバックモード
- RoHS-6 準拠 (鉛のない)
- 電力消耗 <1.5W
- ケース温度範囲: -5°Cから70°C
- 最大連結長 20km
- 冷めない1310nmDFBレーザー
- フルデュプレックスLCコネクタ
- 基準時計は必要ない
- 内蔵デジタル診断機能
-
標準的な保釈金手放しメカニズム
申請
- 10GBASE-LR/LW 10Gイーサネット
- 10G ファイバーチャンネル
- SONET OC-192 SR-1 SDH STM I-64
絶対値 最大 格付け
| パラメーター | シンボル | ミニ | タイプ | マックス | ユニット | |
| 最大電源電圧 | Vcc3 | -0だった5 | 4.0 | V | ||
| 貯蔵温度 | TS | -40歳 | 85 | °C について | ||
| ケースの動作温度 | Tケース | - 5 | 70 | °C について |
電気 特徴(T)OP =−5から70°C,VCC3 = 3.13 から 3.45 ボルト)
| パラメーター | シンボル | ミニ | タイプ | マックス | ユニット | 裁判官 |
| 供給電圧 #2 | Vcc3 | 3.13 | 3.45 | V | ||
| 供給電流 Vcc3供給 | Icc3 | 450 | mA | |||
|
モジュールの総電源 |
P |
1.5 | W | 1 | ||
| 送信機 | ||||||
| 入力差阻力 | リン | 100 | オー | 2 | ||
| 単端データ入力スイング | ヴィン | 120 | 820 | mV | ||
| トランスミット 障害電圧 | 血統疾患 | 2.0 | Vcc | V | 3 | |
| トランスミット オン ウォルテージ | VEN |
GND |
GND+08 |
V | ||
| 送信 停止 確認 時間 | 10 | 私達 | ||||
| 受信機 | ||||||
| 単端データ出力スイング | ワット,PP | 340 | 650 | 850 | mV | 4 |
| データ出力の上昇時間 | tr | 38 | ps | 5 | ||
| データ出力の落ちる時間 | tf | 38 | ps | 5 | ||
| 負債の負債 | VLOS 欠陥 | Vcc 〇5 | VccHOST について | V | 6 | |
| ローズ・ノーマル | VLOS 標準 |
GND |
GND+05 |
V | 6 | |
| 電源の断断 | PSR | 7 |
注記:
- 最大総電力の値は,全温度と電圧範囲で指定される.
- 内部ACコップリング後
- オープン・サーキット
- 100オームの差点終結に
- フィルタリングされていない20~80%の値です
- 信号の損失は,4.7k 10kohmレジスタを3.15 3.6Vに引っ張るための開いたコレクターです.論理0は正常な動作を示します.論理1は信号が検出されていないことを示します.
- セクション2で7.1. XFP MSA 仕様書1.
オプティカル特性(T)OP =−5から70°C,VCC3 = 3.13 から 3.45 ボルト)
| パラメーター | シンボル | ミン | タイプ | マックス | ユニット | 裁判官 | |
|
平均光学電源 |
P |
-2 |
3 |
dBm |
|||
|
オプティカル波長 |
λ |
1290 | 1310 | 1330 |
nm |
||
|
サイドモード 抑制比 |
SSRmin |
30 |
dB |
||||
|
オプティカル消滅比 |
緊急事態 |
3.2 |
dB |
||||
|
送信者及び分散に対する罰 |
TDP |
2 |
dB |
||||
|
送信機の平均打ち上げ力 |
P |
-30歳 |
dBm |
||||
|
Tx ジッター |
TX |
802.3ae の要件に従って |
|||||
|
比較的強度の騒音 |
RIN |
-130 |
dB/Hz |
||||
| パラメーター | シンボル | ミン | タイプ | マックス | ユニット | 注記 |
|
受容器の感受性 |
RSENS |
-15歳 | dBm | 1 | ||
|
入力飽和力 (過負荷) |
Psat |
0.5 | dBm | |||
|
波長範囲 |
λC について |
1270 | 1610 | nm | ||
|
受信機反射 |
Rrx |
-15歳 | dB | |||
|
ローズ・デ・アセット |
ロス |
-22歳 | dBm | |||
| ローズ・アースート |
ロス |
-30歳 | dBm | |||
|
LOS ヒステレシス |
0.5 | 4 | dB |
注記:
最悪のERで測定 BER<10-12@ 10.3Gbps, 2311 PRBS
ピン割り当て
一般仕様
デジタル診断機能
XFP MSA で定義されているように1XFPトランシーバーは,2ワイヤのシリアルインターフェースを通じてデジタル診断機能を提供し,以下の動作パラメータへのリアルタイムアクセスを可能にします.
- トランシーバー温度
- レーザーバイアス電流
- 送信された光電源
- 受信した光電源
- トランシーバー電源電圧
また,特定の動作パラメータが工場で設定された通常の範囲を超えた場合,エンドユーザを警告するために使用できる高度なアラームと警告フラグシステムも提供しています.
操作および診断情報は,トランシーバー内にあるデジタル診断トランシーバーコントローラー (DDTC) によって監視され報告される.2ワイヤのシリアルインターフェースでアクセスできる. シリアルプロトコルがアクティベーションされると,シリアルクロック信号 (SCLピン) はホストによって生成されます.ポジティブなエッジは,XFPトランシーバーに書き込み保護されていないメモリーマップのセグメントにデータをクロックします負のエッジはXFPトランシーバーからのデータをクロックする.シリアルデータ信号 (SDAピン) はシリアルデータ転送のために二方向である.ホストは,SDAをSCLと組み合わせて,シリアルプロトコルアクティベーションの開始と終了をマークします.記憶は 8 ビットデータワードの連続として組織され,個別にまたは順序的にアドレスすることができます.2ワイヤのシリアルインターフェースは,8ビットパラメータに連続的またはランダムなアクセスを提供します000hからメモリの最大アドレスまで
メカニカル仕様
TAKFLYのXFPトランシーバーは,XFPマルチソース契約 (MSA) によって定義された寸法に適合しています.
XFPトランシーバー (寸法 mm)
PCB レイアウトとベゼル 推奨事項
XFP ホストボードの機械的な配置 (寸法 mm)
XFP 詳細 ホストボード メカニカルレイアウト (寸法 mm)
規制の遵守
