詳細情報 |
|||
| 作業温度: | -40 0C ~+85 0C | 相対湿度: | ≤ 85% (+30 0C) |
|---|---|---|---|
| 大気圧: | 70Kpa~106Kpa | 挿入物の損失: | ≤ 0.2dB |
| UPCリターン・ロス: | ≥ 50dB | APCリターン・ロス: | ≥ 60dB |
| 生命 を 挿入 し て 引き出す: | > 1000回 | ||
| ハイライト: | 288コア 光ファイバー スプライス 閉鎖,繊維光学のスプライスの閉鎖FOSC,ドームのタイプ繊維光学のスプライスの閉鎖 |
||
製品の説明
1適用範囲
この設置説明書は,適切な設置のガイドとして,光ファイバースプライス閉塞 (以下,FOSCと略される) に適しています.
適用範囲は:空中,地下,壁の設置,管の設置,手穴の設置.環境温度は40°Cから65°Cです.
2基本構造と構成
2.1 寸法と容量
| 外側の寸法 (高さ×直径) | 515mm×310mm |
| 重量 (外箱を除く) | 3000g 4600g |
| 入口/出口ポート数 | 合計で7個 |
| 繊維ケーブルの直径 | Φ5mm Φ38mm |
| FOSCの容量 | バンチ: 24-288 ((コア),リボン:最大864 ((コア) |

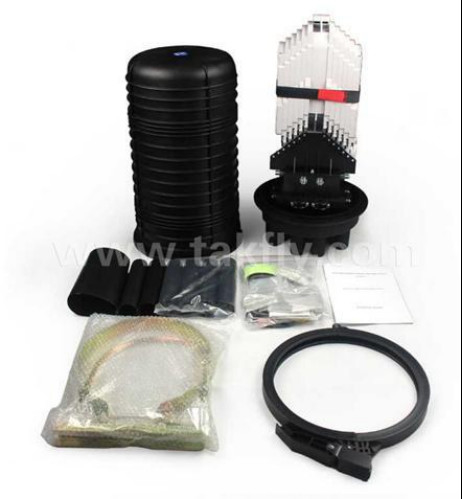

2.2 主要な構成要素
| 違う 違う | 部品の名称 | 量 | 使用 | コメント | |
| 1 | FOSCカバー | 1本 | ファイバーケーブルのスペイッチを全体的に保護する | 高さ×直径 360mm×177mm | |
| 2 | 光ファイバースプレートレイ (FOST) |
最大12個 (ボンチ) 最大12個 (リボン) |
熱縮小性保護套と固定繊維 |
バンチ:1224 (コア) リボン:6枚 |
|
| 3 | 繊維を収納するトレイ | 1個 | 保護用繊維 | ||
| 4 | ベース | 1セット | 内外構造の固定 | ||
| 5 | プラスチックの輪 | 1セット | FOSCカバーとベースの間の固定 | ||
| 6 | 密封装置 | 1本 | FOSCカバーとベース間の密封 | ||
| 7 | 圧力試験 バルブ |
1セット | 空気を注入した後,それは圧力試験と密封試験に使用されます | 要求に応じて構成 | |
| 8 |
接地誘導装置 |
1セット |
FOSC で ファイバー ケーブル の メタ 部分 を 抽出 する |
要求に応じて構成 |
|
2.3 主要アクセサリーと特殊ツール
| 違う 違う | 名称アクセサリー | 量 | 使用 | コメント | |
| 1 |
熱で縮小できる保護カバー |
ファイバーケーブルのスプライスを保護する | 設定は 容量 |
||
| 2 |
ナイロンネクタイ |
|
保護用繊維を固定するコート |
設定は 容量 |
|
| 3 |
熱で収縮可能な固定袖 (単体) |
固定密着する単体 |
要求に応じて構成 | ||
| 4 | 熱で収縮可能な固定袖 (質量) | 固定と密封質量繊維ケーブル | 要求に応じて構成 | ||
| 5 |
支線クリップ |
繊維ケーブル |
要求に応じて構成 | ||
| 6 |
接地線 |
1本 |
接地装置の間を通す |
||
| 7 |
乾燥剤 |
1本 |
空気を乾燥させるため,密封する前にFOSCに入れる. |
||
| 8 |
ラベル紙 |
1本 |
ラベルの繊維 |
||
| 9 |
特殊のレッチ |
1本 |
強化コアの固めるナッツ |
||
| 10 |
バッファーチューブ |
顧客によって決定される |
繊維に固定され,FOSTで固定され,バッファを管理 |
要求に応じて構成 | |
| 11 |
アルミホイル紙 |
1本 |
FOSCの底を保護する |
||
3設置に必要な道具
3.1 補足材料 (操作者が提供する)
| 材料の名称 | 使用 |
| スコッチテープ | ラベル付け,一時固定 |
| エチルアルコール | 清掃 |
| ゲージ | 清掃 |
3.2 特殊ツール (操作者が提供する)
| 名称道具 | 使用 |
|
繊維切断機 |
繊維ケーブルを切る |
|
繊維の剥離機 |
繊維ケーブルの保護層を外す |
|
コンボツール |
FOSC の組み立て |
3.3 汎用ツール (操作者が提供する)
|
道具の名前 |
用途と仕様 |
|
バンドテープ |
測定ファイバーケーブル |
|
パイプカット機 |
繊維ケーブルの切断 |
|
電動切断機 |
繊維ケーブルの保護層を外す |
|
組み合わせのタングル |
強化コア切断 |
|
スクリュードライバー |
横断/平行スクリュードライバー |
|
切手 |
|
|
防水カバー |
防水 防塵 |
|
メタル・レッチ |
強化コアの固めるナッツ |
3.4 スプライスおよび試験装置 (操作者が提供する)
| 文書の名前 | 用途と仕様 |
| 核融合スプレース機 | 繊維のスプレーリング |
| OTDR | スプライシング試験 |
| 暫定的なスプレーリングツール | 予備試験 |
| 防火噴霧機 | 密封式 収縮式 固定 袖 |
注:上記の道具と試験器具は,操作者が提供しなければならない.
4. 装置流程図
5FOSCをインストールするプロセスです
5.1 ステップ1 閉ざしを開ける
5.1.1 場所の清掃とFOSCの設置場所の決定,そして必要なファイバーケーブルの配置.
5.1.2 主要な部品とアクセサリーがパッケージ内に適切に準備されているかどうかを確認する.
5.1.3 閉め口を開ける
- ループの固定ボルトを分解し,ループのロックシステムを引っ張って,その後ループを分解します.
- 5. FOSCカバーを上向きに引っ張って,設置を開始します.1.4 図1参照
わかった重要な問題:天気条件が十分でない場合は,防水と防塵のためにテントを立てなければなりません.
5.2 ステップ2 - 固定され,内部から剥がされるファイバーケーブルの長さを決定する FOSC
5.2.1 すべての繊維が枝を折り切る用であれば,剥削長については図2 (A) を参照してください.
5.2.2 繊維の一部が直直線用で,他の繊維が枝間接用であれば,剥離長については図2 (B) を参照してください.
5.2.3 図2を参照.
重要な問題:
- 配線されるのに十分な長さの繊維ケーブルを備えてください
- ストリッピングの長さは,また,インストール要件に応じて顧客によって決定することができます
5.3 ステップ3 繊維ケーブルと繊維の保護層を外す
5.3.1 切手と切断器で,仮定位置標識から繊維ケーブルの保護層を剥がす.剥離の長さについては図2を参照してください.ストリッピングの長さも設置要件に応じて決定することができます
5.3.2 図3を参照.
重要な問題: 繊維ケーブル の 保護 層 すべて を 一度に 引き抜く こと が 難しい 場合,繊維 の 破裂 を 避ける ため に 片っ端 から 片っ端 に 引き抜く.
5.4 ファイバーケーブルを固定する前には,ファイバーコアを分離し,作業を準備します.
5.4.1 保護のために繊維コアの保護層に2層の隔離テープを巻く.その間,繊維コアを分離するために詰め物を取り除いて清掃する.100mmまたはそれ以上の直径を持つリングを形成し,一時的にテープで繊維に固定.
5.4.2 剥がされたファイバーケーブルに応じて,次の2つのケースが利用可能である.
- すべての繊維は,完全に結合した後,枝分かれます.
- 繊維のいくつかは 巻き上げられた後に直線的に通すのに使われますが ほかのものは 枝を折りたたむために使われます
5.4.3 FOSCは,最大直径 ф16mmの単一繊維ケーブルに適した3つの単一入口/出口管と,最大直径 ф16mmの1つの繊維ケーブルに適した1つの単一入口/出口管を備えています..直径 ф 25mm または最大直径 ф 21mm の2本の繊維ケーブルまたは直径短な繊維ケーブルの複数の部品.
5.4.4 一部繊維が直径を通る場合は,入口/出口管の質量が必要である.
5.4.5 必要な繊維ケーブルの数と直径に応じて,対応する入口/出口管蓋をスクリュードライバーで内側から外側へ軽く叩き出すことができる.
5.4.6 70mmの長さの強化コアを備えて,不要なコアを切断する.
5.4.7図4と図5を参照.
重要 な 問題: 入口/出口管は,スプレーリングと密封を容易にするため,正確に選択する必要があります.
5.5 強化されたコアとパイロコンデンスを固定し ファイバーケーブルを固定し 密封します
5.5.1 繊維ケーブルを対応する熱縮小可能な固定チューブに挿入し,さらにFOSCの下部にある入口/出口チューブに挿入する.
5.5.2 強化コアの固定ナッツを特殊なレンチキー (プラスチック) で解体し,その後固定スロットに挿入し,締めます.その後,金属のレッチでそれを再固める (金属のレッチは,オペレーターによって提供される必要があります).
5.5.3 熱で収縮可能な固定袖を繊維ケーブルに根まで手動で固定する.
5.5.4 支線クリップの設置については図5を参照してください.
5.5.5 熱で収縮可能な固定袖を火噴霧器で加熱し,完全密封に達するために入口/出口管と繊維ケーブルを抱きしめるようにする.
5.5.6 図5参照
重要な問題:
- 強化されたコアの固定ナッツは締めなければならない.
- 熱付け中に,熱縮小可能な固定管は均等に縮小し,管内には泡,毛穴,その他の欠陥がないべきです.
5.6 ステップ6 - スプライス繊維
5.6.1 ファイバーをスプレーするために,融合スプレース機の使用説明書に従ってください.
重要な問題: 繊維の回転と曲がりに注意してください
5.7 ステップ7 熱で縮小できる保護套と家用繊維を設置します
5.7.1 繊維の交接が完了すると,最初の繊維環をFOSTの最先端に配置し,残りの光ファイバーを巻き込み,直径80mm未満のリングを形成する(まず,熱縮小性保護袖をスロットに固定し,繊維リングの直径を適切に拡大)
5.7.2図6を参照
重要な問題繊維の曲がり折りに注意してください
5.8 ステップ8 - 徹底 的 に 調べる
技術要求の確保のために,次の指示を遵守しなければならない.
5.8.1 保護コーティングを付いた繊維は,FOSTの入り口にナイロンネクタイで固定する.
5.8.2 FOST を適切に設置するために,グリメットは内側から外側に押さなければならない.
5.8.3 防護コーティングを付いた直径の繊維と固定繊維は,繊維の収納用トレイに巻き込まなければならない.
5.8.4 強化コアの内部の緊縮器と固定ナッツがしっかりと緊縮されているか確認する.
5.8.5 密封装置が整然とスムーズに設置されているかどうかを確認する.
5.8.6 収縮可能な固定袖が信頼性があり,完全に密封されているかどうかを確認する.
5.8.7 図7を参照.
重要な問題:問題が発生した場合,すぐに解決すべきです.
5.9 ステップ9 FOSCのハウジングを組み立て,FOSCを修理する
5.9.1 乾燥剤をFOSCに入力する
5.9.2 FOSCのカバーを直接ベースに
5.9.3 FOSCカバーとベースの間にプラスチック製の環を設置し,環固定ボルトで固定される環のロックシステムを締めます.
5.9.4 FOSC装置
- 空中での適用:金属の輪と横軸を柱に固定します.図8を参照してください.
- 壁の設置: 壁にボルトで固定します. (金属リングは必要ありません.)
- 地下での適用:金属の輪は不要です.
5.9.5 図8参照
重要な問題:
- プラスチックリングを設置する際に注意してください.
- 支架を固定するためのボルトの仕様はM8です.
