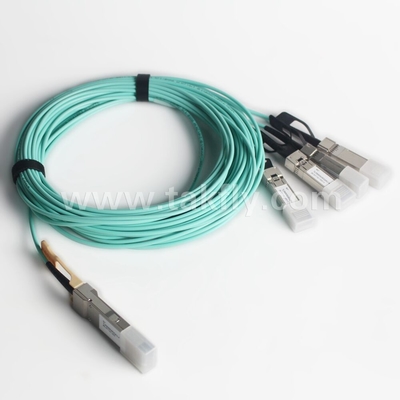

100Gb/s QSFP28 から 4x SFP28 ブレイクアウトアクティブ光ケーブル AOCケーブル 急速データ転送
商品の詳細:
| Place of Origin: | Guangdong, SHENZHEN |
| ブランド名: | TAKFLY |
| 証明: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
お支払配送条件:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 価格: | US$0.01 ~ US$1200/PC |

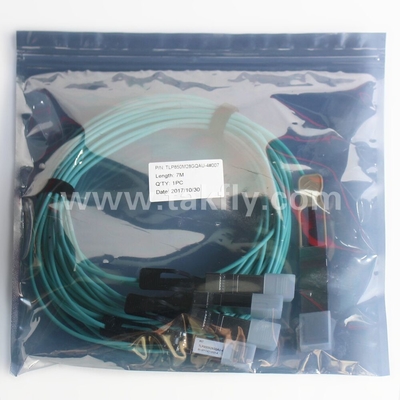

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
詳細情報 |
|||
| ハイライト: | 100Gb/s QSFP28 から 4x SFP28 AOCケーブル,4x SFP28 ブレイクアウトアクティブ光ケーブル,100Gb/s QSFP28 AOCケーブル |
||
|---|---|---|---|
製品の説明

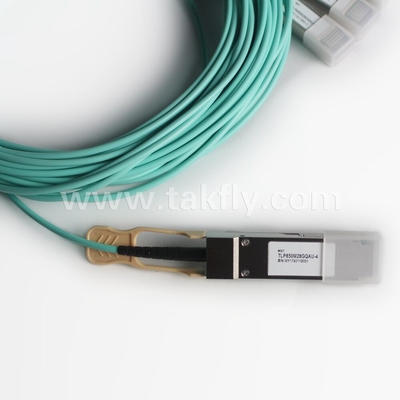

- この製品は,従来の銅ケーブルの帯域幅制限を克服するために,高速データ通信の並行アクティブ光ケーブル (AOC) です.AOCは片端にQSFP28モジュールともう片端に4つのSFP28モジュールで終了する.QSFP28 端末により, 4 つの独立したデータ送信チャネルと 4 つのデータ受信チャネルをマルチモードリボンファイバーで提供し,それぞれ 25Gb/s の動作が可能です.

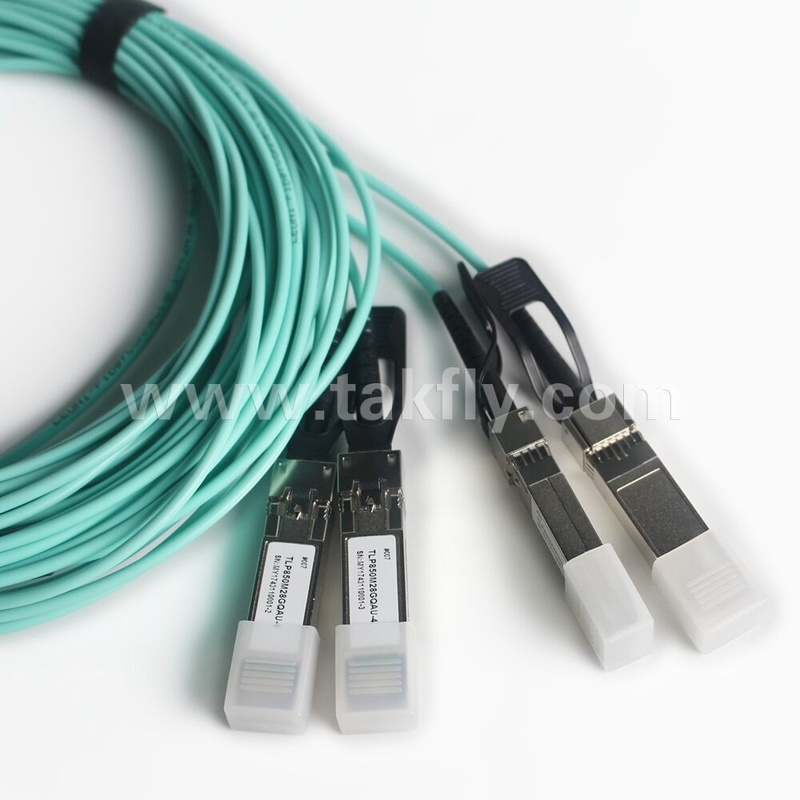

- ファイバーリボンから 4つのファイバーケーブルが広がります SFP28モジュールでそれぞれ終了しますこの製品によって最大100mの転送で100Gb/sの総データ速度は達成できる.超高速なコンピューティングデータ交換をサポートする.
- この製品は,QSFP28とSFP28マルチソース協定 (MSA) に基づいて形状要素,光学/電気接続で設計されています.温度を含む最も厳しい外部の操作条件に対応するように設計されています湿度や EMI 干渉
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideオプティカル信号は,まずマルチモードリボンファイバーの4つの光学データ伝送レーンを通り,次に4つの別々のデュアルコアファイバーケーブルを通り,その後,他の端にある4つのSFP28モジュールの受信機内の光ダイオードによって捕捉されます.光信号は電気信号に変換され,4つのSFP28モジュールの受信機によって個別に出力されます.
-
逆方向では,4つのSFP28モジュールのそれぞれが電源入力信号を送信側にあるモジュールの内部にある駆動VCSELによって光信号に変換する.4つの光信号は,最初に4つの別々の二コアファイバーケーブルの他の伝送線を通り,その後マルチモードリボンファイバーを通りQSFP28 の受信側にある光ダイオード配列によって捕らえられる. 光信号は並列の電気信号に変換され,出力される.したがって,ケーブルのQSFP28端末には8つのポートがあります,データ送信4個とデータ受信4個で,合計100Gb/sのデータ交換速度を提供し,反対端の4つのSFP28端末には2つのポートがある.1 送受信 1 送信25Gb/s のデータ交換速度を提供する.
- この製品は,単一の+3.3V電源が必要で,電源ピンの両端 VccTx と VccRx は内部接続されており,同時に使用する必要があります.MSAの仕様によると,モジュールは7つの低速ハードウェア制御ピン (2ワイヤのシリアルインターフェースを含む) を提供しています.: ModSelL,SCL,SDA,ResetL,LPMode,ModPrsL,IntL など
- Module Select (ModSelL) は入力ピンである.ホストが低調に保持すると,この製品は2ワイヤのシリアル通信コマンドに反応する.ModSelLは,この製品を単一の2ワイヤインターフェースバスで使用することができます..
-
シリアルクロック (SCL) とシリアルデータ (SDA) は2ワイヤのシリアルバス通信インターフェースで必要であり,ホストがQSFP28メモリーマップにアクセスできるようにします.
-
ResetLピンは,最小パルス長よりも長い時間,ResetLピンの低いレベルを保持すると,設定をデフォルト状態に戻す完全なリセットを可能にします.リセット実行中にホストは,リセット中断が完了したと示すまで,すべてのステータスビットを無視する.このプロダクトは,IntL (Interrupt) 信号をメモリマップに Data_Not_Ready ビットが否定された状態で表示します.(ホット挿入を含む) モジュールは,リセットを必要としないリセットの終了を中断するポストする必要があります..
-
低電源モード (LPMode) ピンは,高電源モジュールを冷却できないホストを保護するために,製品の最大電源消費量を設定するために使用されます.このようなモジュールが誤って挿入された場合.
-
Module Present (ModPrsL) はホストボードの局所信号で,製品がない場合,通常はホストVccに引っ張られます.製品がコネクタに挿入されると,ホストボードのレジスタを通って,信号を主張. ModPrsLは,ModPrsLを"Low"状態に設定することで,その存在を示します.
-
Interrupt (IntL) は出力ピンである.Low (低) は,ホストシステムにとって可能な動作障害または重要な状態を示す.ホストは2ワイヤーシリアルインターフェースを使用して中断の源を識別しますIntLピンは開いたコレクター出力であり,ホストボードのホストVcc電圧に引っ張らなければなりません.
- SFP28モジュールの電気インターフェースは,SFI電気仕様に対応している.送信機入力と受信機出力インペダンスが100オム差である.データラインは内部AC結合..このモジュールは,差異式終結と低EMIの品質信号終結のために,差異式から共通モードへの変換を削減します.SFIは通常,改良されたFR4材料の200mm以上または1つのコネクタで標準FR4の約150mmまで動作する..
-
送信機は25Gbit/sのシリアルPECLまたはCML電気データをシリアル光学データに変換する.オープンコレクター対応 Transmit Disable (Tx_Dis) が提供されている.このピンに接続がない場合,レーザーは送信を停止します.このピンの論理は正常な動作を保証します.トランスミッターには,電源電圧と温度変動にかかわらず,恒常な光学出力確保のための内部自動電源制御ループ (APC) があります.. オープンコレクター互換性 Transmit Fault (Tx_Fault) が提供されています. TX_Fault は,高値で,モジュール送信機がレーザー操作や安全性に関する故障状態を検出したことを示す.. TX_Fault出力コンタクトは開いた排水/コレクターであり,ホスト内のVcc_Hostに4.7〜10kΩのレジスタで引き上げられる. TX_Disableはモジュール入力コンタクトである.TX_Disable が高値で押されたり,開いている状態に置かれたりすると, SFP28 モジュールのトランスミッター出力はオフにします.このコンタクトは4,7kΩから10kΩのレジスタでVccTまで引き上げられます.
-
受信機は25Gbit/sのシリアル光学データをシリアルPECL/CML電気データに変換する.オープンコレクター対応のLoss of Signalが提供されている.Rx_LOS 高値では,関連する規格で指定されたより低い光信号レベルを示します.. Rx_LOSコンタクトは開いた排水/コレクター出力であり,主機内のVcc_Hostに,4.7〜10kΩ範囲のレジスタまたはアクティブ終了で引き上げられる.送信機と受信機の両方に電源フィルタリングが推奨されています.Rx_LOS信号は,受信信号強度が指定範囲を下回っていることをSFP28がインストールされているシステムに予備的な指示として意図されています.このような表示は,通常,設置されていないケーブルを指します.壊れたケーブル,または無効,故障,または電源がオフに送信機の端に.
- SFP28モジュールは,ホットプラグ可能である.ホットプラグ可能とは,ホストボードが電源を供給している間にモジュールをプラグインまたはプラグアウトすることを意味します.SFP28ホストコネクタは0.SFF-8083 に規定する 8 mm 隙間 20 位置直角改良接続器,または同等の電気性能を持つ同等の積み重ねたコネクタ.SFP28モジュールは,地順でホストとマッチします.信号が続きます
|
パラメータ
|
シンボル
|
ミニ
|
マックス
|
単位
|
注記
|
|
貯蔵温度
|
TS
|
-40歳
|
85
|
degC
|
|
|
操作ケースの温度
|
TOP
|
0
|
70 |
degC
|
|
|
電源の電圧
|
VCC
|
-0だった5
|
3.6 |
V
|
|
|
相対湿度 (不凝縮)
|
RH
|
0 | 85 |
%
|
|
パラメータ
|
シンボル
|
ミニ
|
典型的な
|
マックス
|
単位
|
|
操作ケースの温度
|
TOP
|
0
|
70
|
degC
|
|
|
電源の電圧
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
データレート,各レーン (QSFP28)
|
25.78125
|
28.05
|
Gbit/s
|
||
|
データレート (各SFP28)
|
25.78125
|
28.05
|
Gbit/s
|
||
|
コントロール入力電圧高
|
2 |
Vcc
|
V
|
||
|
コントロール入力電圧低
|
0 |
0.8
|
V
|
