詳細情報 |
|||
| チャネル: | 18 | 波長: | 1270~1610nm/1271~1611nm |
|---|---|---|---|
| 次元: | L141 X W115 X H18mm | コネクター: | LC、SC、ST、LC、FC、E2000 |
| 実用温度: | -5~+75℃ | 保管温度: | -40~85℃ |
| ハイライト: | 141mm CWDM Mux Demux,115mmの波長分割多重方式,18mm WDM Mux Demux |
||
製品の説明

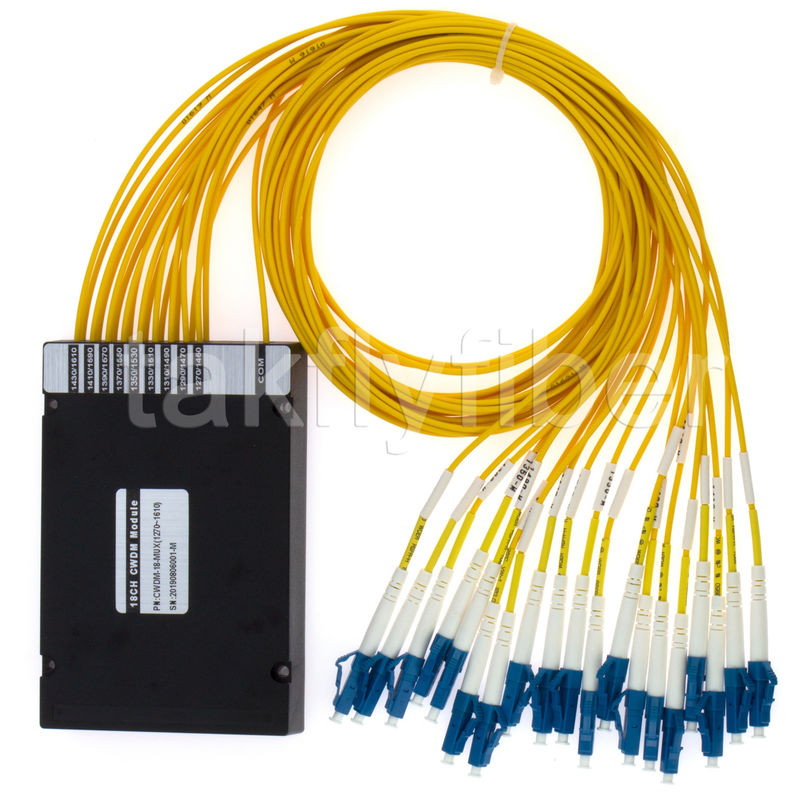

18CH CWDM Mux Demux任意単一繊維の波長分割多重方式のモニターの港
18CH CWDMの記述
CWDMは繊維の不足およびビジネスの透明な伝達を解決できネットワークの建物のコストを削減する。低価格の低い電力の消費および小さいコンパクトによって短い時間の伝達をするために、それは地下鉄の集合およびアクセスの層で広く利用されている。

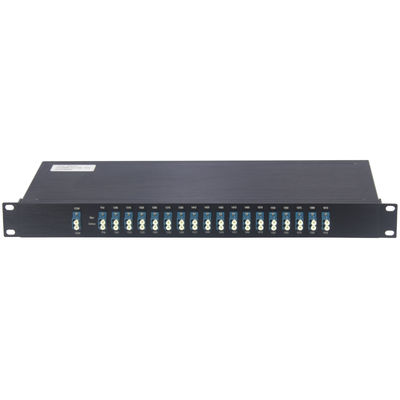

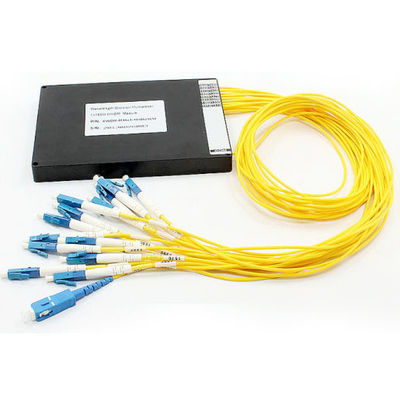

私達のCWDM Mux/Demuxプロダクトは単一繊維で多重型になる16チャネルまた更に18チャネルまで提供する。標準的なCWDM Mux/Demuxのパッケージのタイプは下記のものを含んでいる:ABS箱のパッケージ、LGXのパッケージおよび19"ラックマウント式1U。
18CH CWDM Muxの特徴
TakflyのCWDMに特徴がある:広い作動の波長、よいチャネル間の均等性、低い挿入損失、低いPDL、高い分離、コンパクト デザイン、高い信頼性および安定性の広い実用温度
18CH CWDMの適用
それはライン監視、WDMネットワーク、テレコミュニケーション、繊維光学のアンプ、等のために主に使用される…
18CH CWDMの指定
| 変数 | 4チャネル | 8チャネル | 16チャネル | 18チャネル | |||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||
| チャネルの波長（nm） | 1270~1610/1271~1611 | ||||||||
| 中心の波長の正確さ（nm） | ±0.5 | ||||||||
| チャネル・スペーシング（nm） | 20 | ||||||||
| チャネルのPassband@-0.5dBの帯域幅（nm） | ±7.5/±6.5 | ||||||||
| 挿入損失（dB） | ≤1.5 | ≤2.5 | ≤3.5 | ≤4.0 | |||||
| チャネルの均等性（dB） | ≤0.6 | ≤1.0 | ≤1.5 | ≤1.5 | |||||
| チャネルのさざ波（dB） | <0> | ||||||||
| 分離（dB） | 隣接した | >30 | >30 | >30 | >30 | ||||
| Non-Adjacent | >40 | >40 | >40 | >40 | |||||
| 挿入損失の温度感度（dB/℃） | <0> | ||||||||
| 波長の温度の転移（nm/℃） | <0> | ||||||||
| 分極の依存した損失（dB） | <0> | ||||||||
| 分極モード分散（PS） | <0> | ||||||||
| 指向性（dB） | >50 | ||||||||
| リターン・ロス（dB） | >45 | ||||||||
| 最高力の処理（MW） | 500 | ||||||||
| ピグテールおよびコネクターのタイプ | COM | LC UPC/APCのコネクターが付いている0.9/mmの黒く緩い管 | |||||||
| 他の港 | LC UPC/APCのコネクターが付いている0.9/mmの白く緩い管 | ||||||||
| 繊維のタイプ | SMF-28e | ||||||||
| 繊維の長さ（m） | ≥1 | ||||||||
| 実用温度（℃） | -5~+75 | ||||||||
| 保管温度（℃） | -40~85 | ||||||||
| パッケージ次元（mm） |
L100 X W80 X H10 （2 CH~8CHのABSモジュール） L120 X W80 X H18 （9 CH~18CHのABSモジュール） L141 X W115 X H18 （9 CH~18CHのABSモジュール） |
||||||||
指定はコネクターなしに装置のために上である。
順序情報
| CWDM | チャネルいいえ。 | チャネル | ピグテールのタイプ | 繊維の長さ | コネクター | 次元（mm） |
|
M=Mux D=Demux O=OADM |
04=4チャネル 08=8チャネル 16=16チャネル
N=Nチャネル ...... |
27=1270nm 47=1470nm 49=1490nm ...... 61=1610nm SS=special… |
0=250um 1=900um緩い管 2=2.0mm |
1=1m 2=1.5m 3=others |
0=None 5=ST 6=LC |
1= L100 X W80 xH10 2=L140xW100xH15 3=19 1Uの棚
|
構成デッサン
パッケージのデッサン
